Troqueladora plana con corte de etiquetas en molde (IML), DBMQ-320A
Troqueladora plana con corte de etiquetas en molde (IML), DBMQ-320A

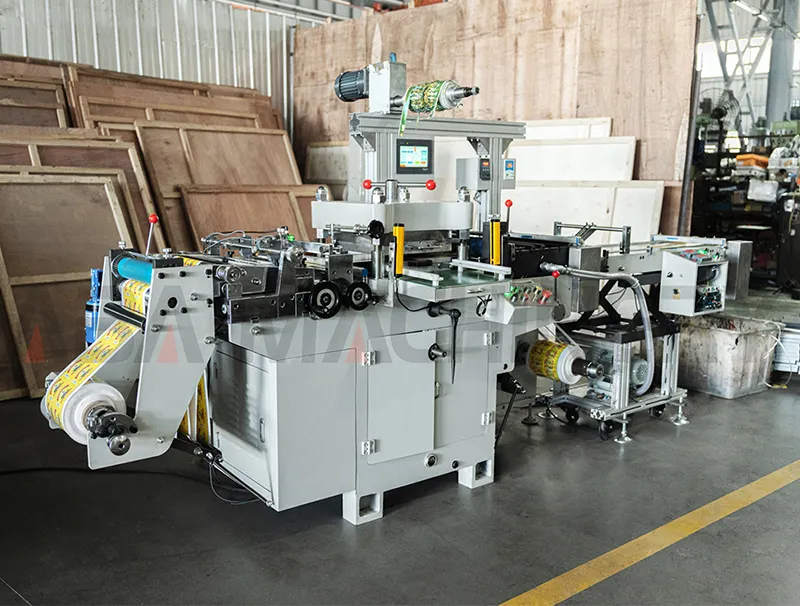

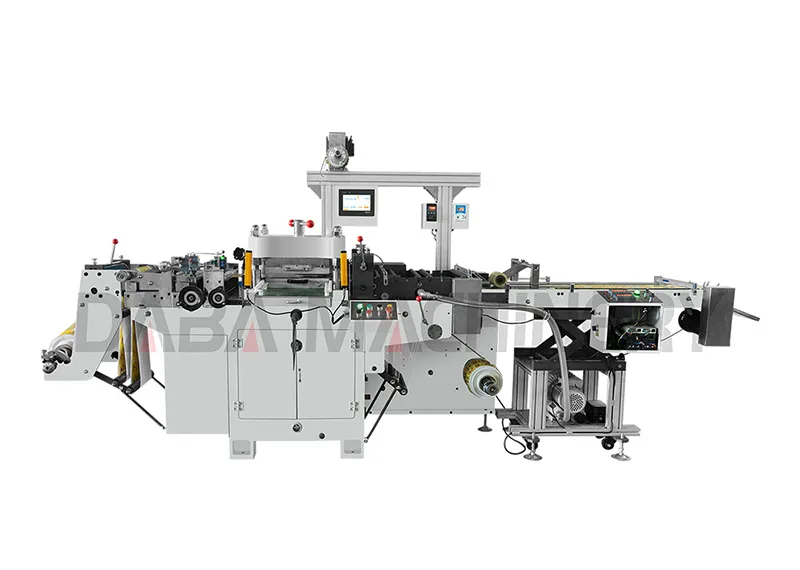

La troqueladora plana automática DBMQ-320A es adecuada para el troquelado de etiquetas de papel autoadhesivo, etiquetas de película de poliéster y etiquetas láser antifalsificación. Esta troqueladora corta los materiales de las etiquetas con gran precisión, dándoles la forma requerida según el diseño especificado.
Características
- Emplea una estructura de troquelado de cama plana tipo dividido para un corte de alta precisión.
- La alimentación del material y el troquelado están controlados por computadora.
- Tres sensores fotoeléctricos realizan el seguimiento de ambos lados del material y de la línea de referencia.
- El seguimiento, el troquelado, la retirada de residuos y el procesamiento de etiquetas autoadhesivas pueden realizarse en un único proceso.
Materiales aplicables
- Papel autoadhesivo, papel térmico autoadhesivo, papel térmico para cajeros automáticos, etc.
- Película autoadhesiva, incluidas las películas autoadhesivas de PE, PET y PVC
- Película plástica, incluidas las películas de CPP, PET, PVC, PE y de laminación
- Materiales de papel, incluidos el papel kraft y el papel para vasos
Especificaciones
| Modelo | DBMQ-320 |
| Ancho máximo de banda | 320 mm |
| Diámetro máximo de desbobinado | Ø600 mm |
| Control de tensión de desbobinado | Freno de disco de fricción |
| Rango de troquelado | 300 × 300 mm |
| Velocidad mecánica máxima de troquelado | 260 cortes/min, basado en una carrera de corte de 30 mm |
| Sistema de guiado de banda | Sensor fotoeléctrico EPC x 2 |
| Diámetro máximo de rebobinado | Ø600 mm |
| Control de tensión de rebobinado | Freno de disco de fricción |
| Fuente de alimentación | 220 V monofásico / 220 V trifásico / 380 V trifásico |
| Potencia del motor principal | 3 kW |
| Potencia total de los motores | 5 kW |
| Peso neto | 1800 kg |
| Dimensiones generales | 3300 × 1350 × 1400 mm |

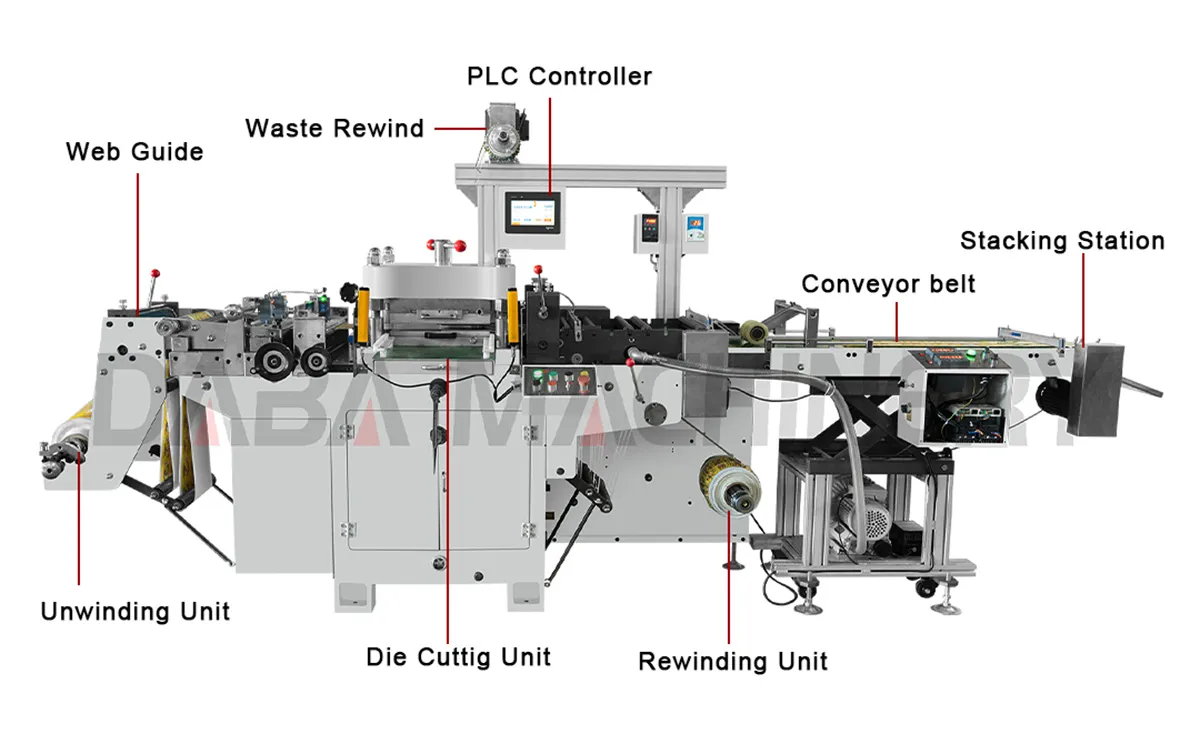

Detalles
-

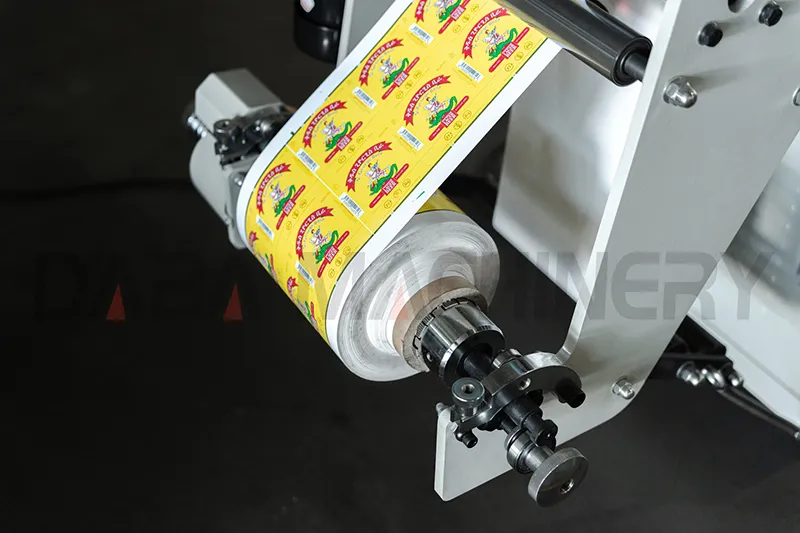

Módulo de desbobinado
- Diámetro máximo: 500 mm
- Soporte de eje de 3 pulgadas
- Motor reductor de tornillo sin fin
-

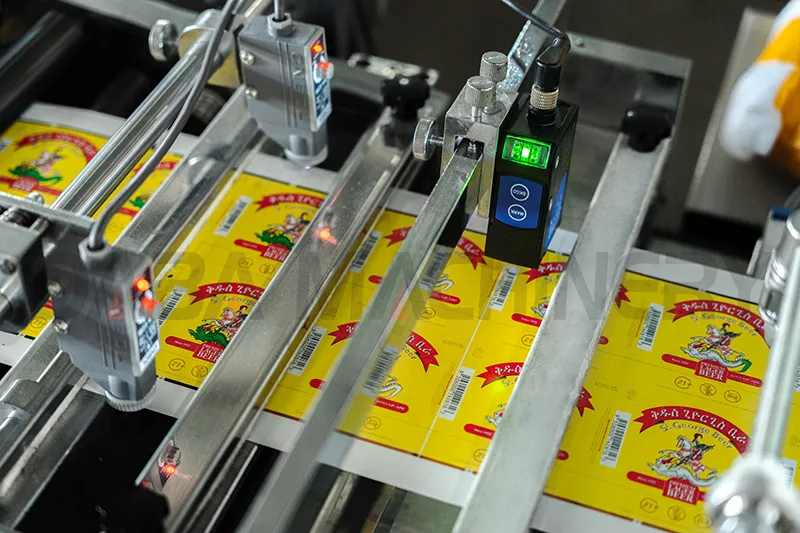

Seguimiento de ubicación- Permite un posicionamiento más preciso del troquelado
-

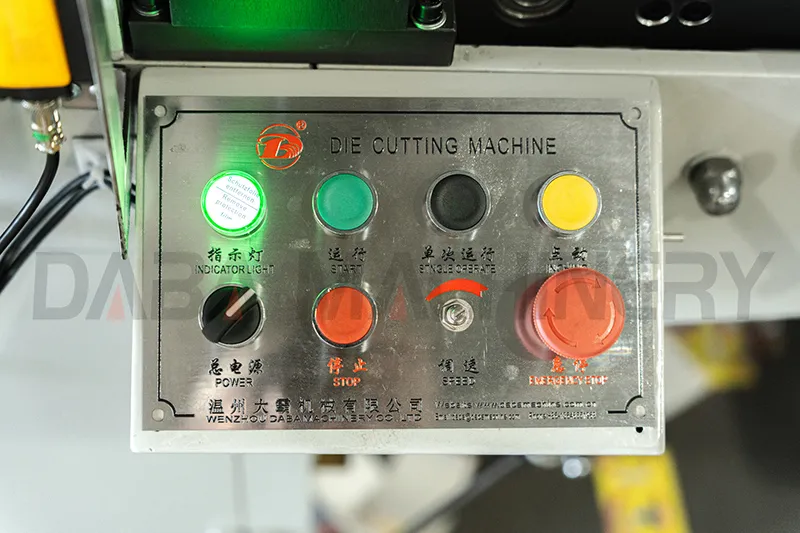

Panel de control- Interruptores giratorios de accionamiento suave
- Función de conteo numérico
-

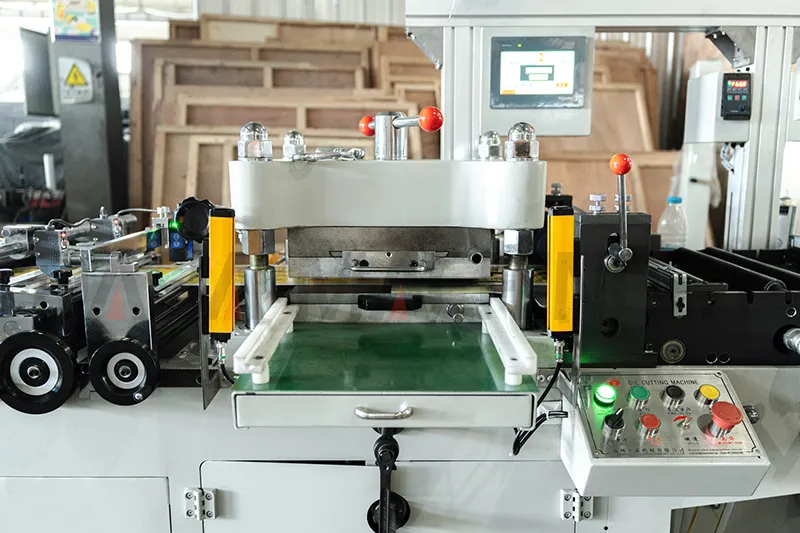

Módulo de troquelado- Estructura integrada sin uniones
- Estructura de aluminio de gran espesor, ligera y estable
- Velocidad de corte de hasta 260 cortes/min
-

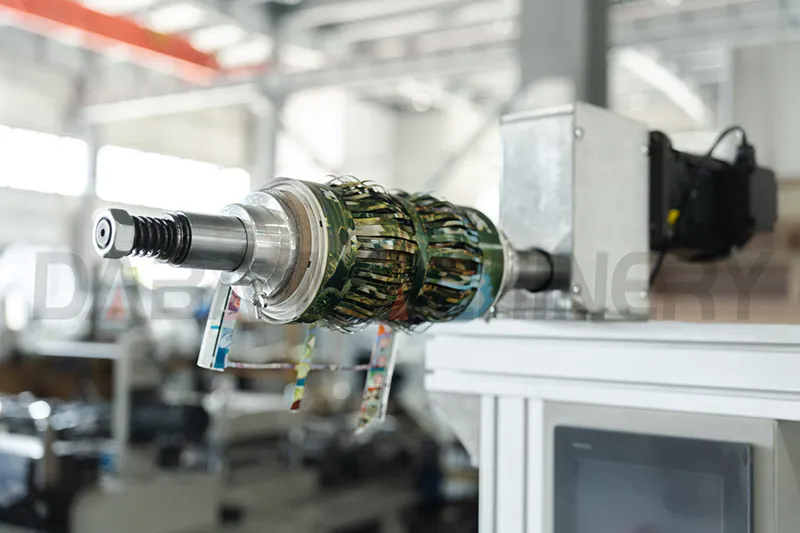

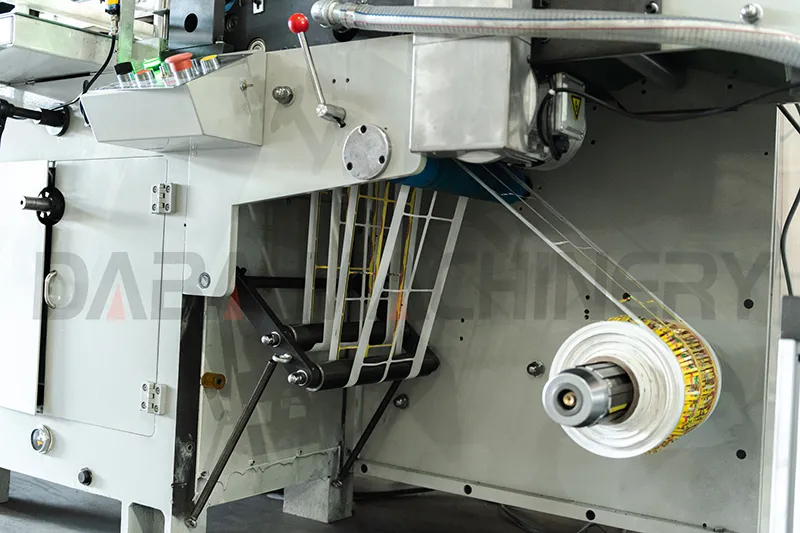

Módulo de recogida de residuos- Soporte de eje de 3 pulgadas
- Motor independiente
-
Módulo de rebobinado- Diámetro máximo: 500 mm
- Soporte de eje de 3 pulgadas
- Motor reductor de tornillo sin fin
-

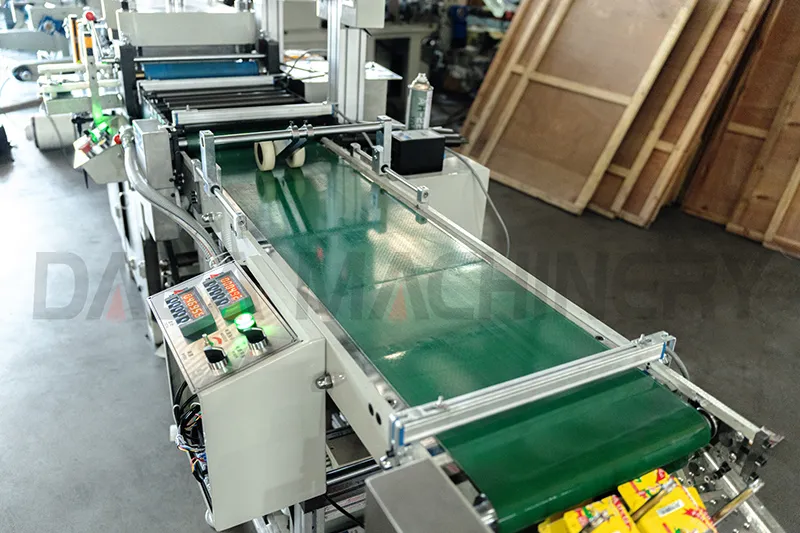

Cinta transportadora- Transfiere los productos troquelados terminados
- Admite transporte continuo
- Reduce la manipulación manual
-

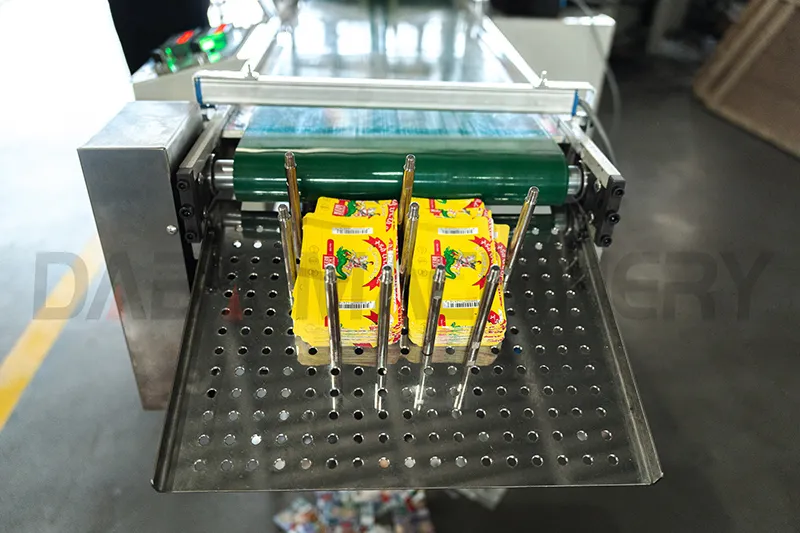

Estación de apilado- Recoge y apila automáticamente los productos terminados
- Mantiene los bordes alineados para un acabado pulcro
- Mejora la eficiencia de la producción
