Máquina de acabado de etiquetas (Impresión flexográfica / Troquelado / Corte longitudinal)

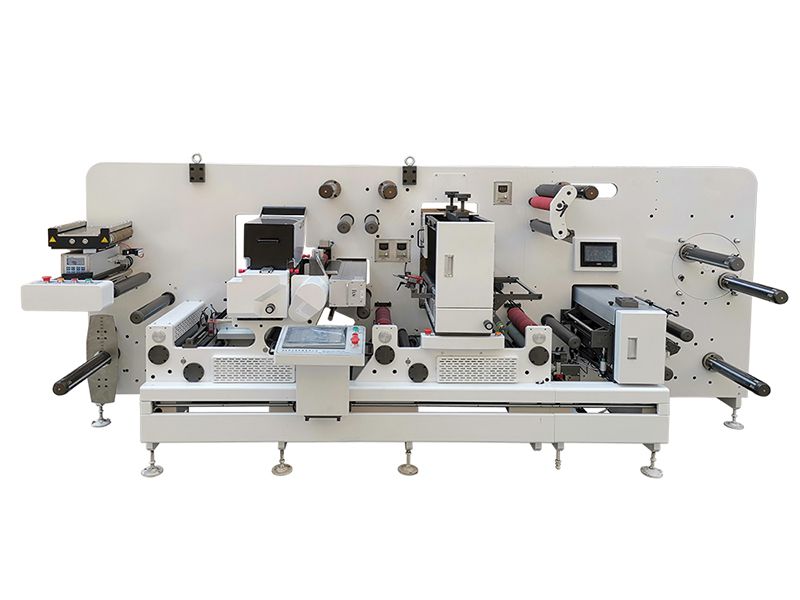

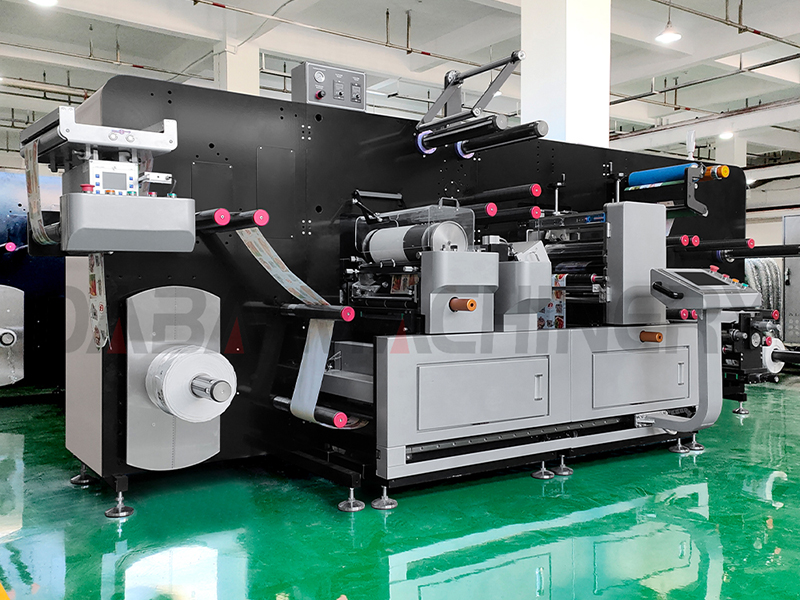

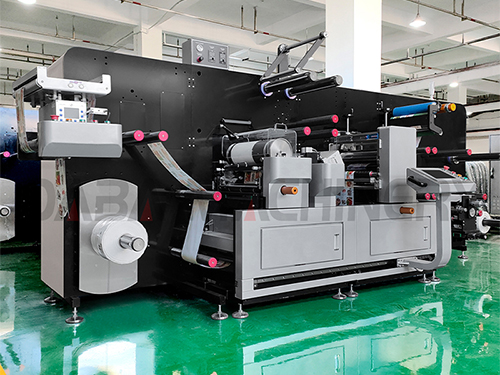

Máquina de acabado de etiquetas, DBGS-320/370
Máquina de impresión, troquelado y corte de etiquetas
Máquina de acabado de etiquetas, DBGS-320/370
Máquina de impresión, troquelado y corte de etiquetas
La máquina de impresión, troquelado y corte de etiquetas de Daba Machinery cuenta con la última capacidad de troquelado rotativo/semirrotativo completo. La máquina de acabado de etiquetas funciona a una velocidad máxima de 120m/min para el troquelado rotativo completo y de 60 m/min para el troquelado semirrotativo. Con una variedad de accesorios opcionales disponibles, la máquina de acabado puede satisfacer diversas necesidades del cliente, incluida la adición de sistemas de inspección, cortadora transversal, troqueladora IML, rebobinadora de torreta, etc.
Solicite una cotización
Materiales aplicables
Papel térmico, etiquetas autoadhesivas, telas no tejidas, películas plásticas, etc.
Aplicaciones
Adecuado en el procesamiento profundo de productos electrónicos, automotrices, médicos y de impresión.
Características
Cada componente está equipado con servomotores Panasonic de alta calidad para garantizar un funcionamiento estable y eficiente de la máquina.
La máquina de acabado de etiquetas está equipada con una unidad de impresión flexográfica, una unidad de troquelado intermitente, una unidad de corte longitudinal, etc. La máquina es capaz de realizar estampado en frío, barnizado, laminado e impresión para tareas de impresión flexográfica.
El sistema de servocontrol avanzado y el panel de operador fácil de usar mejoran significativamente la calidad del producto y la eficiencia de producción.
Utilizando la última tecnología de intercambio rotativo completo e intermitente, adecuada para el procesamiento de etiquetas de impresión digital.
Especificaciones
Modelo
DBGS-370
DBGS-320
Ancho máximo del sustrato
370mm (14.56")
320mm(12.60”)
Ancho máximo de desenrollado
800mm (31.5")
800mm (31.5")
Ancho máximo de rebobinado
800mm (31.5")
800mm (31.5")
Ancho máximo de impresión flexográfica
350mm (13.77”)
350mm (13.77”)
Ancho máximo de troquelado
350mm (13.77")
350mm (13.77")
Velocidad máxima (rotación completa)
120m/min
120m/min
Velocidad mínima (semi-rotativa)
60m/min
60m/min
Velocidad máxima de impresión flexográfica
60m/min
60m/min
Cilindro de impresión (opcional)
80T-210T
80T-210T
Cilindro de impresión (estándar)
140T
140T
Precisión de troquelado autoadhesivo (primera capa)
±0.15mm
±0.15mm
Precisión de troquelado
±0.25mm
±0.25mm
Posicionamiento de troquelado
Sensor de color
Sensor de color
Cilindro magnético (opcional)
80T ~ 210T
80T ~ 210T
Cilindro magnético (estándar)
140T
140T
Potencia total
19 ~ 21kW
19 ~ 21kW
Presión de aire
0.6 kPa
0.6 kPa
Voltaje nominal
380V, 50Hz
380V, 50Hz
Corriente nominal
50A
50A
Peso
3200kg
3200kg
Detalles
Módulo de desbobinado
Eje neumático de 3 pulgadas (otros tamaños disponibles)
Tensión de desbobinado controlada por un motor vectorial

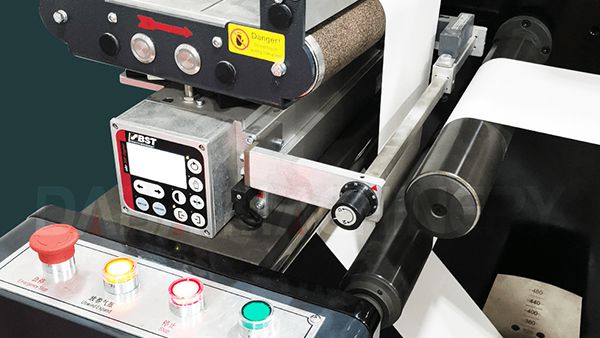

Guía de banda
Sistema de desenrollado y corrección de banda accionado por servomotor
Compensa pequeñas desviaciones de la banda durante el funcionamiento

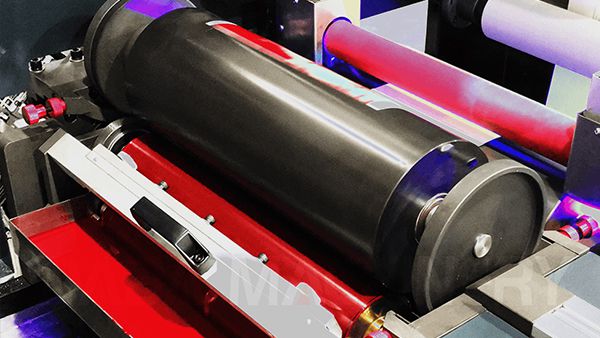

Módulo de impresión flexográfica
Estación de impresión flexográfica de rotación completa/semirrotativa (x 2)
Cilindro de impresión estándar 176T x 2 (otros tamaños disponibles)
Rodillo anilox cerámico en cada estación
Secador UV en cada estación
Rodillo de enfriamiento en cada estación
Sensor de registro de color en cada estación

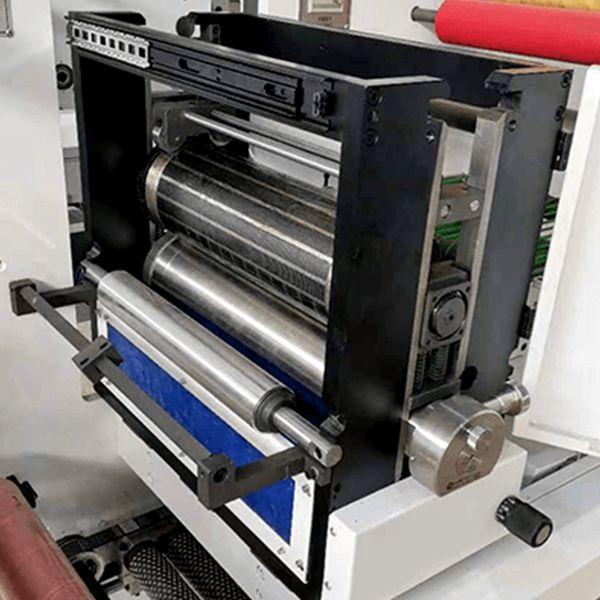

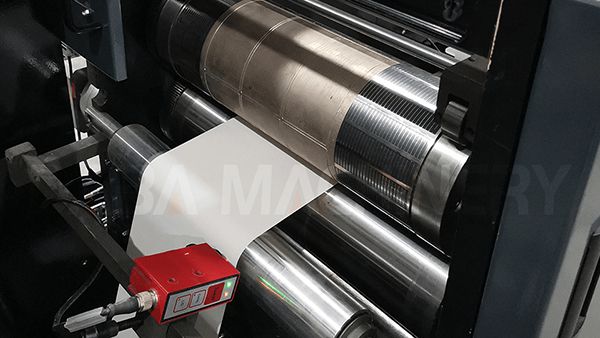

Módulo de troquelado intermitente
Admite modos de troquelado rotativo completo y semirrotativo
El modo rotativo completo ofrece una mayor velocidad de troquelado para etiquetas en blanco

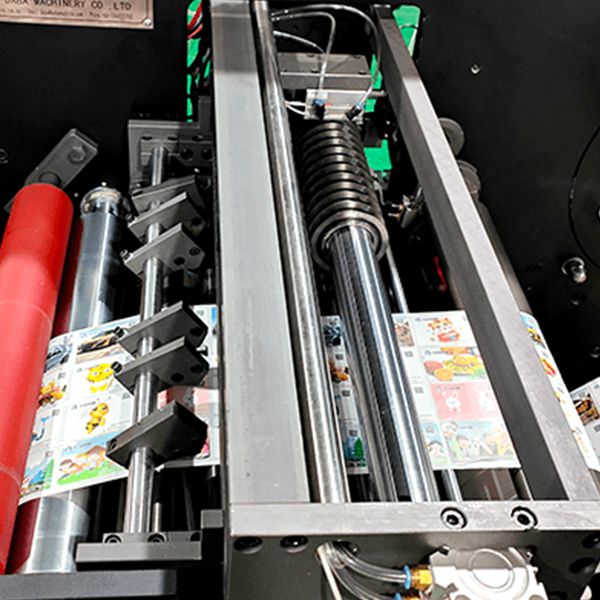

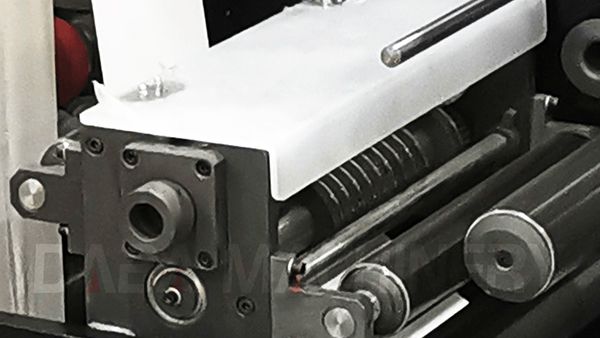

Módulo de corte longitudinal
Equipado con 8 sets de cuchillas rotativas y 8 juegos de cuchillas tipo cúter
Cuchillas rotativas y cuchillas de corte

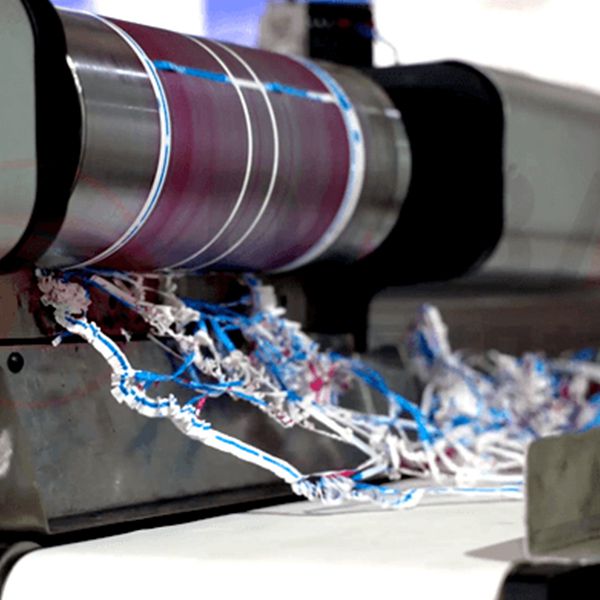

Aspiradora de recortes residuales
Rodillo graduado para el ajuste manual del ancho de corte
Rodillo ranurado para las cuchillas tipo cúter

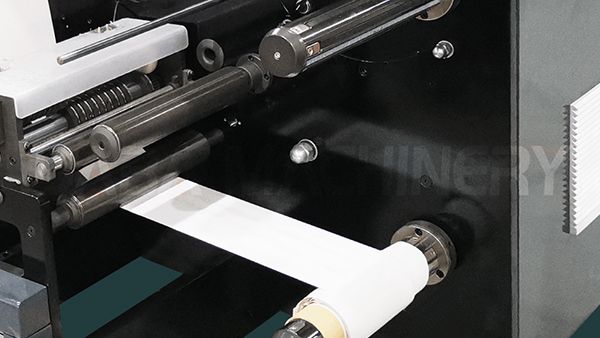

Módulo de rebobinado
Estructura superior e inferior de rebobinado simple
Módulo de desbobinado
Guía de banda
Módulo de impresión flexográfica
Módulo de troquelado intermitente
Módulo de corte longitudinal
Módulo de rebobinado
