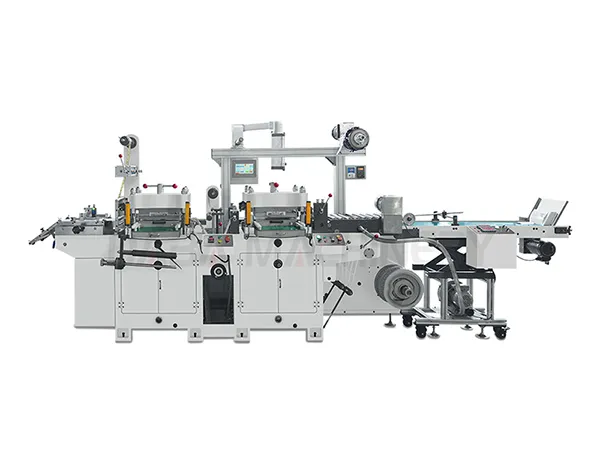

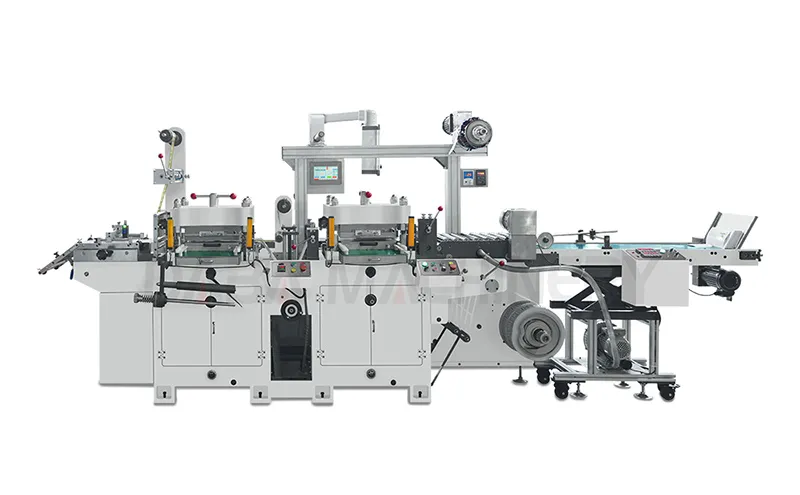

Troqueladora de cama plana de doble estación, DBMQ-320A/420A
Troqueladora de cama plana de doble estación, DBMQ-320A/420A

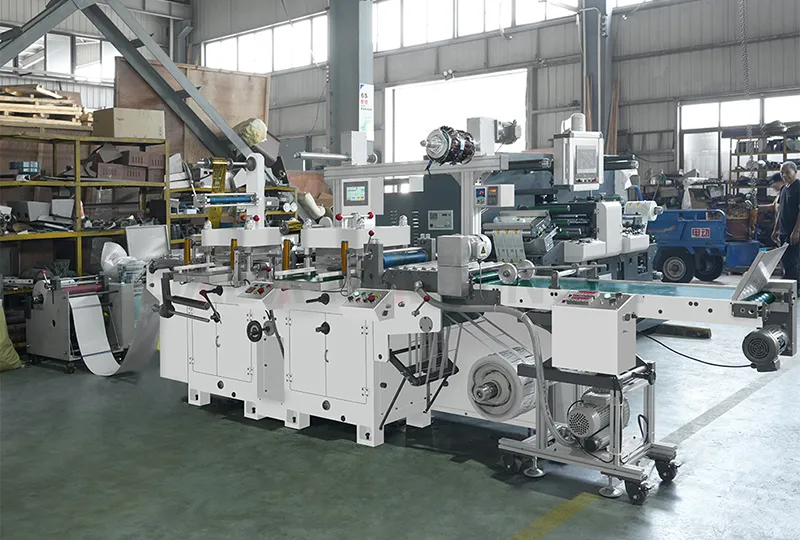

La troqueladora plana de doble estación DBMQ-320A/420A combina una unidad de troquelado de cama plana estándar con una estación de estampado en caliente. Permite realizar el estampado en caliente y el troquelado en una sola operación, o bien efectuar un troquelado en dos etapas, según los requisitos de producción.
Características
- Funciona mediante troquelado plano de alta precisión y sistemas de servocontrol computarizado para la alimentación y el corte de la banda.
- Utiliza tres sensores fotoeléctricos para el seguimiento y posicionamiento preciso tanto de los bordes de la etiqueta como de la marca de color longitudinal.
- Permite realizar múltiples procesos en un solo ciclo, incluyendo troquelado, retirada de residuos, corte en hojas o rebobinado en rollo.
Materiales aplicables
- Papel autoadhesivo, papel térmico autoadhesivo, papel térmico para cajeros automáticos, etc.
- Película autoadhesiva, incluidas las películas autoadhesivas de PE, PET y PVC
- Película plástica, incluidas las películas de CPP, PET, PVC, PE y de laminación
- Materiales de papel, incluidos el papel kraft y el papel para vasos
Especificaciones
| Modelo | DBMQ-320A | DBMQ-420A |
| Ancho máximo de banda | 320 mm | 420 mm |
| Diámetro máximo de desbobinado | Ø600 mm | Ø600 mm |
| Diámetro de desbobinado independiente | Ø1000 mm | Ø1000 mm |
| Control de tensión de desbobinado | Freno de disco de fricción | |
| Rango de troquelado | 300 × 350 mm | 400 × 400 mm |
| Velocidad mecánica máxima de troquelado | 200 cortes/min, basado en una carrera de corte de 15 mm | |
| Sistema de guiado de banda | Sensor fotoeléctrico EPC x 2 | |
| Diámetro máximo de rebobinado | Ø600 mm | |
| Control de tensión de rebobinado | Freno de disco de fricción | |
| Fuente de alimentación | 220 V monofásico | 380 V trifásico |
| Potencia del motor principal | 3 kW | |
| Potencia total de los motores | 5 kW | |

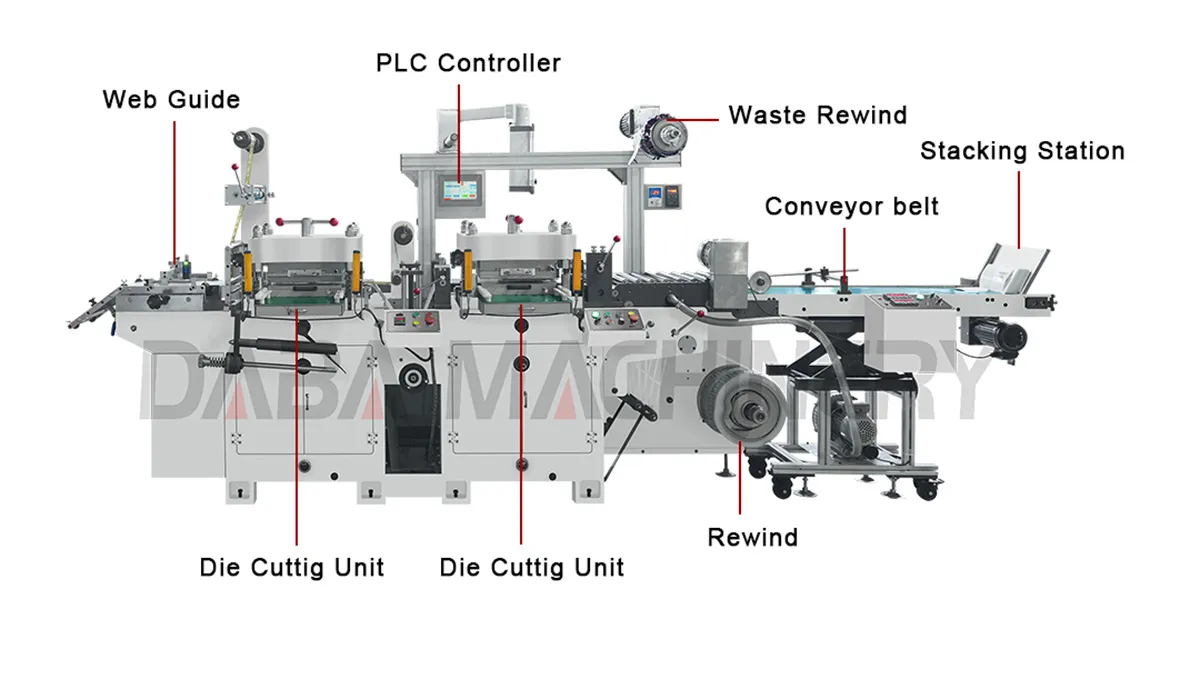

Detalles
-

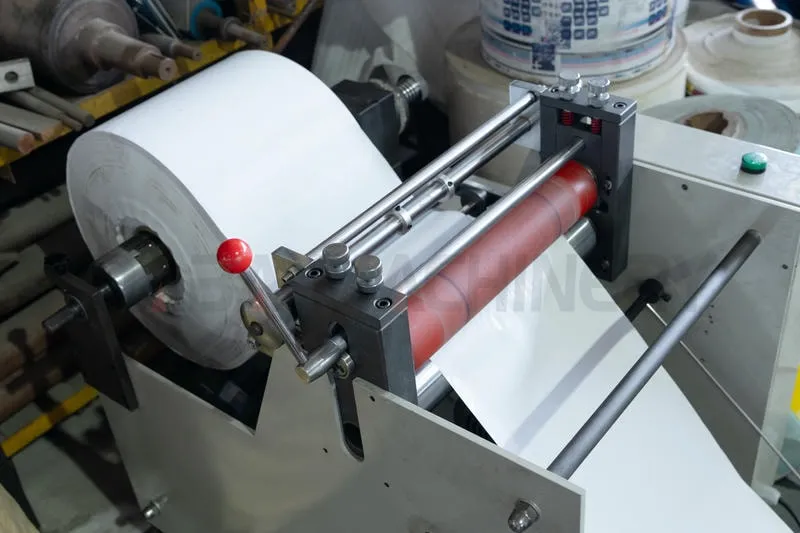

Módulo de desbobinado
- Diámetro máximo: 500 mm
- Soporte de eje de 3 pulgadas
- Motor reductor de tornillo sin fin
-

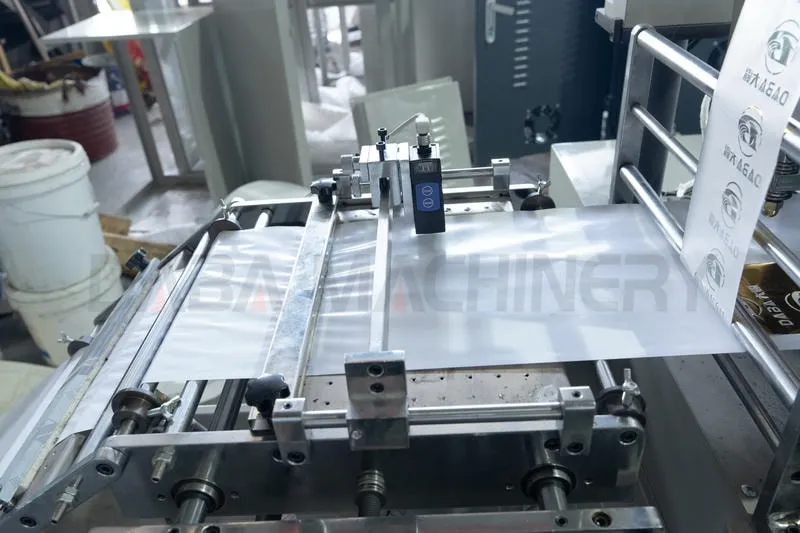

Seguimiento de ubicación- Permite un posicionamiento más preciso del troquelado
-

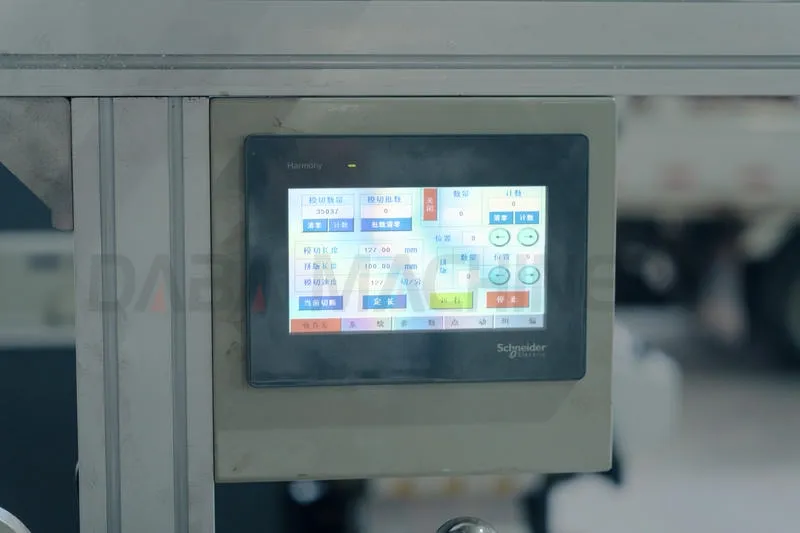

Panel de control- Botones de control giratorios suaves
- Función de conteo
-

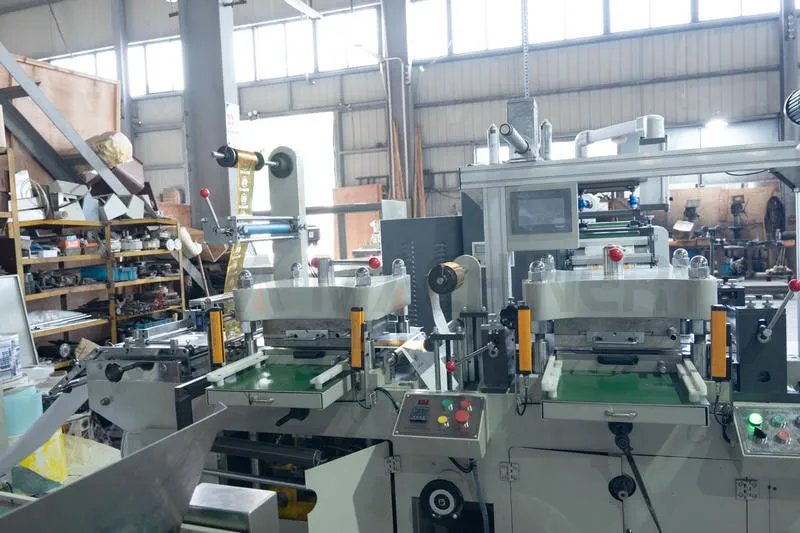

Módulo de troquelado doble- Primera estación de corte: estampado en caliente (hot foil)
- Segunda estación de corte: troquelado plano de alta precisión para etiquetas y películas
- Estructura integrada sin uniones
- Estructura de aluminio de gran espesor, ligera y estable
- Velocidad de hasta 260 cortes/min
-

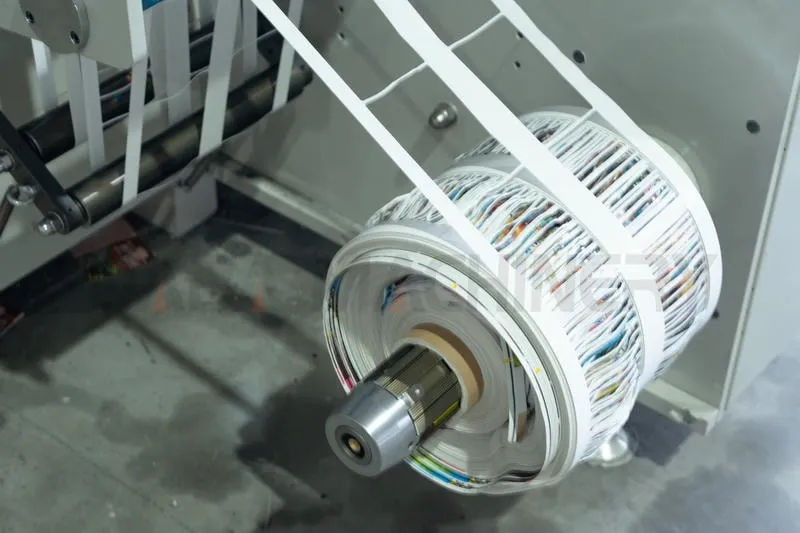

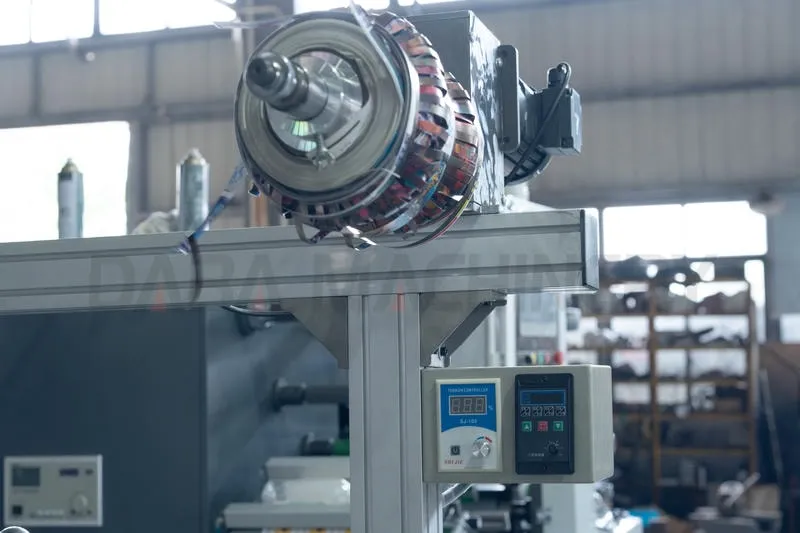

Módulo de recogida de residuos- Soporte de eje de 3 pulgadas
- Motor independiente
-
Módulo de rebobinado- Diámetro máximo: 500 mm
- Soporte de eje de 3 pulgadas
- Motor reductor de tornillo sin fin
-

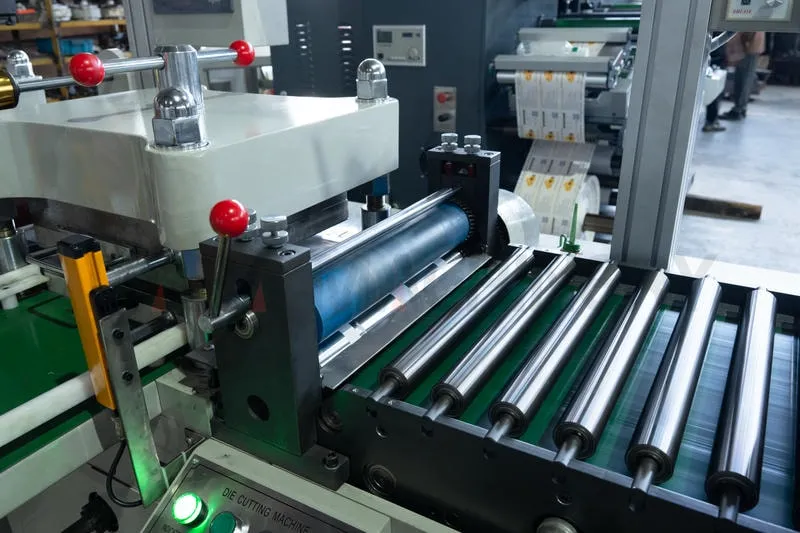

Cinta transportadora -

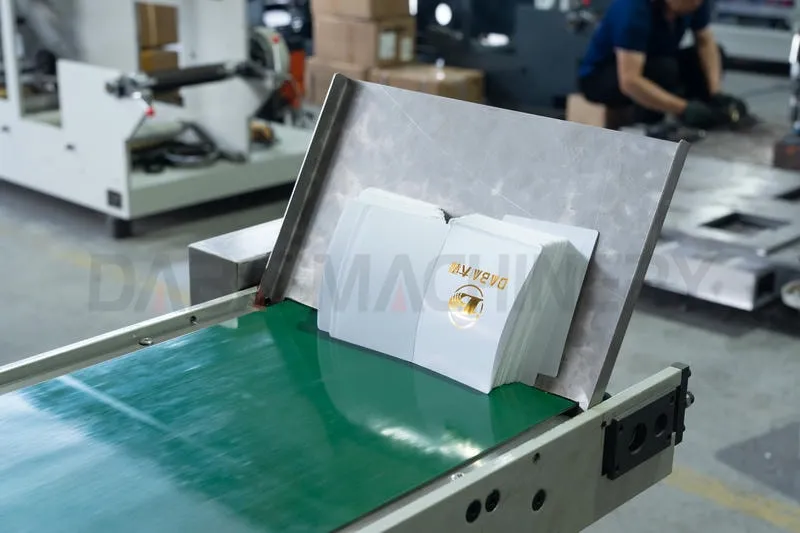

Estación de apilado
