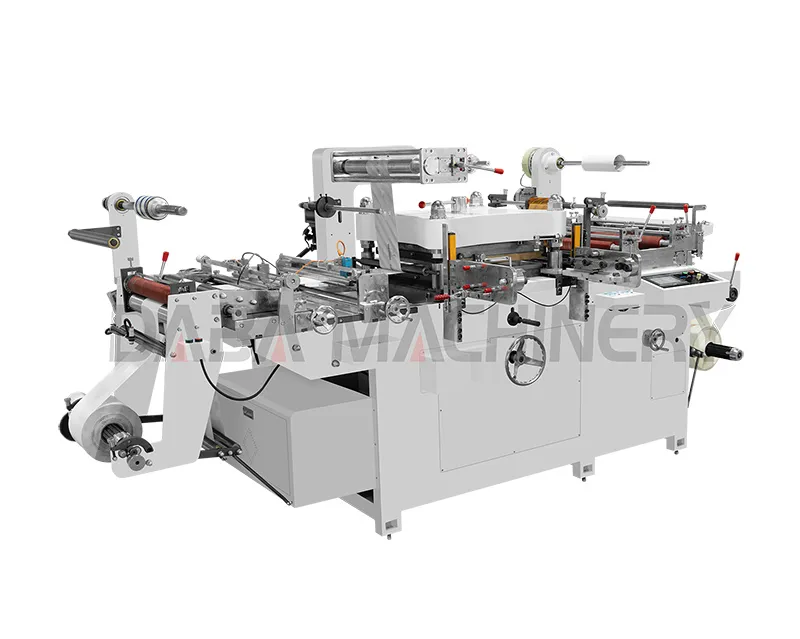

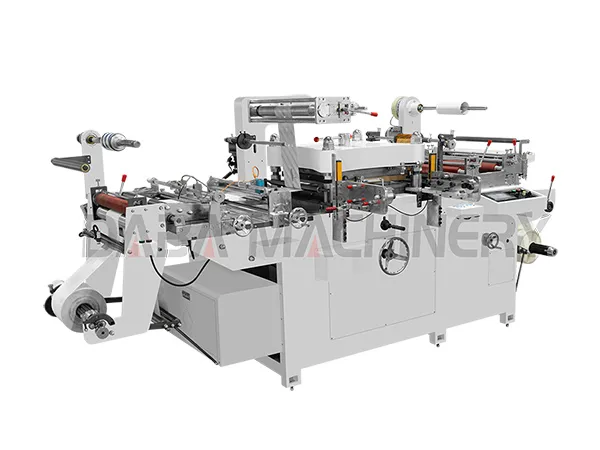

Troqueladora de cama plana con estampado en caliente, DBMQ-320A
Troqueladora de cama plana con estampado en caliente, DBMQ-320A
Esta troqueladora de cama plana DBMQ-320A con sistema de estampado en caliente está diseñada para el troquelado y estampado en caliente de alta precisión de etiquetas autoadhesivas, de película y de papel. Esta máquina corta los materiales de las etiquetas con las formas requeridas y, simultáneamente, aplica decoración mediante estampado en caliente, garantizando un acabado preciso y uniforme.
Características
- Emplea una estructura de troquelado plano de tipo dividido de alta precisión, combinada con una unidad integrada de estampado en caliente (hot foil).
- La alimentación del material, el troquelado y el estampado en caliente están controlados por computadora para garantizar un funcionamiento estable y preciso.
- Tres sensores fotoeléctricos permiten un seguimiento preciso tanto de los bordes del material como de la línea de referencia.
- El seguimiento, el troquelado, la retirada de residuos y el procesamiento de etiquetas autoadhesivas se realizan en un único proceso.
- El estampado en caliente crea efectos decorativos metálicos, mejorando la apariencia y el valor añadido de la etiqueta.
Especificaciones
| Modelo | DBMQ-320A |
| Ancho máximo de banda | 320 mm |
| Diámetro máximo de desbobinado | Ø600 mm |
| Control de tensión de desbobinado | Freno de disco de fricción |
| Rango de troquelado | 300 × 300 mm |
| Velocidad mecánica máxima de troquelado | 260 cortes/min, basado en una carrera de corte de 30 mm |
| Sistema de guiado de banda | Sensor fotoeléctrico EPC x 2 |
| Diámetro máximo de rebobinado | Ø600 mm |
| Control de tensión de rebobinado | Freno de disco de fricción |
| Fuente de alimentación | 220 V monofásico / 220 V trifásico / 380 V trifásico |
| Potencia del motor principal | 3 kW |
| Potencia total de los motores | 5 kW |
| Peso neto | 1800 kg |
| Dimensiones generales | 3300 × 1350 × 1400 mm |
Detalles
-

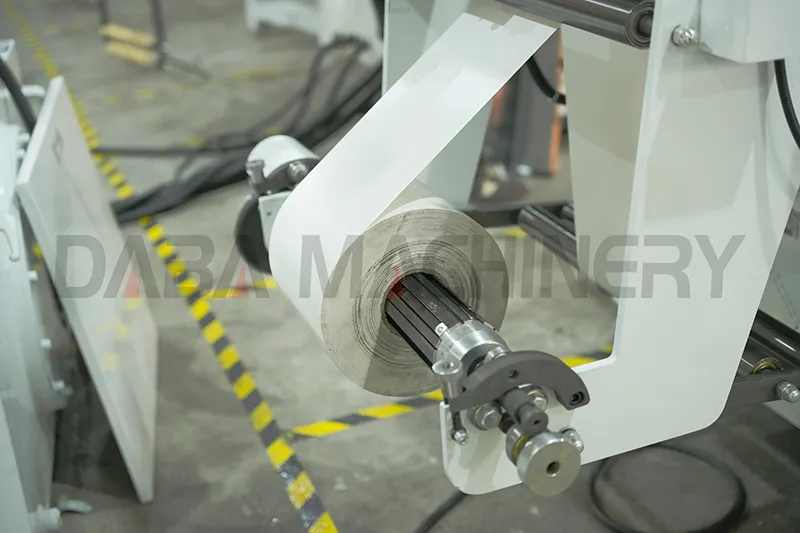

Unidad de desbobinado
- Diámetro máximo: 500 mm
- Soporte de eje de 3 pulgadas
- Motorreductor de tornillo sin fin
-

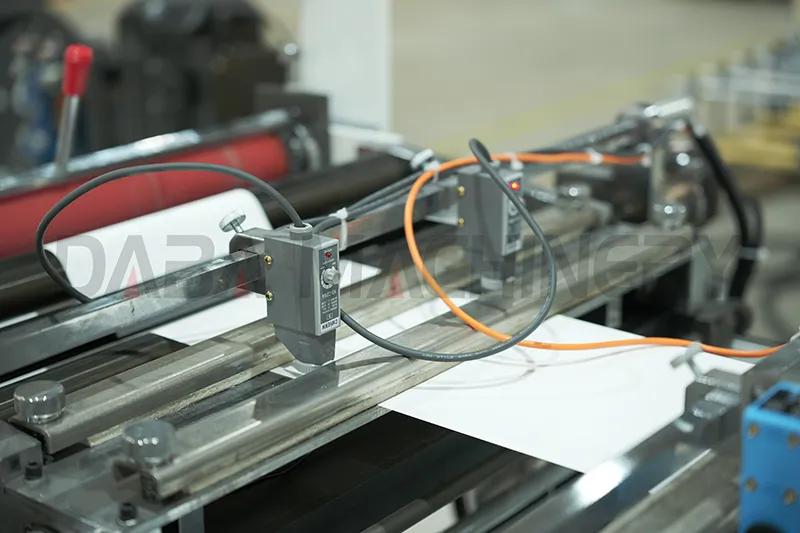

Seguimiento de ubicación- Permite un posicionamiento más preciso del troquelado
-

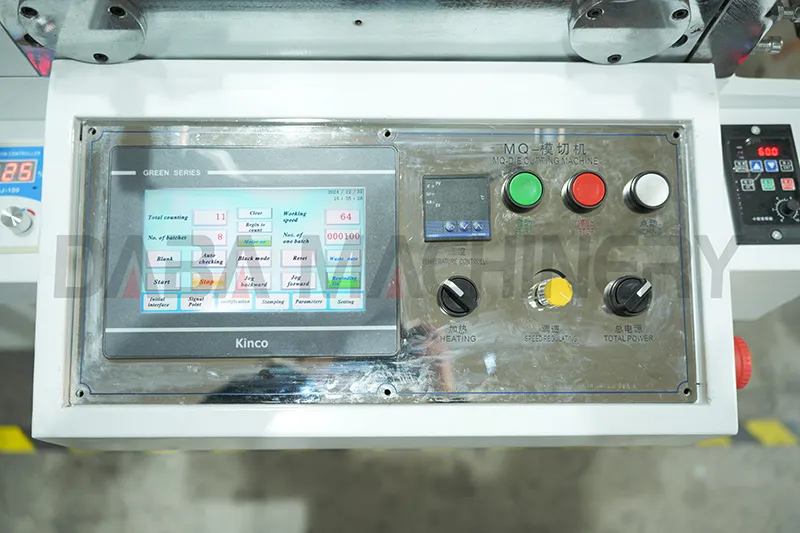

Panel de control- Botones de control giratorios suaves
- Función de conteo
-

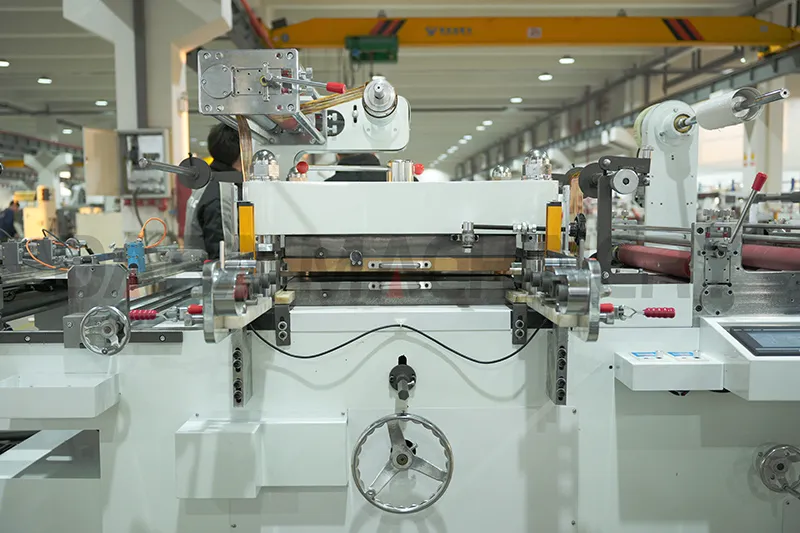

Módulo de troquelado- Estructura integrada sin uniones
- Estructura de aluminio de gran espesor, ligera y estable
- Velocidad de corte de hasta 260 cortes/min
-

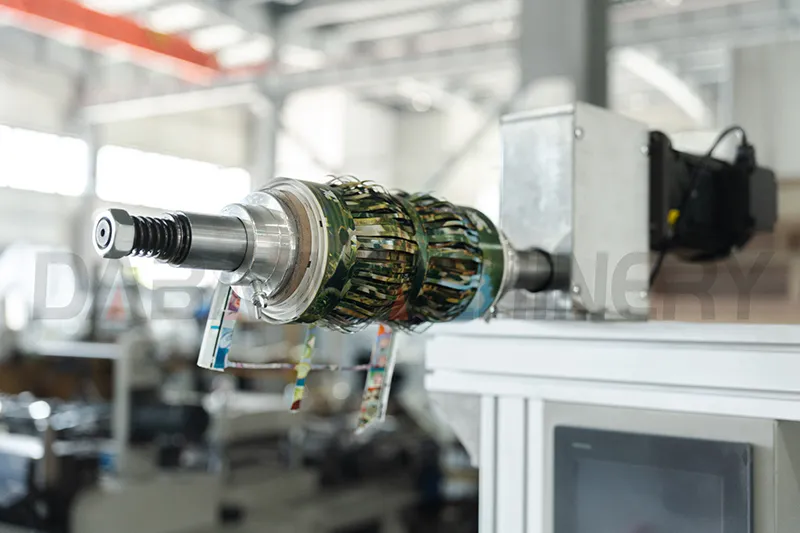

Módulo de recogida de residuos- Soporte de eje de 3 pulgadas
- Motor independiente
-

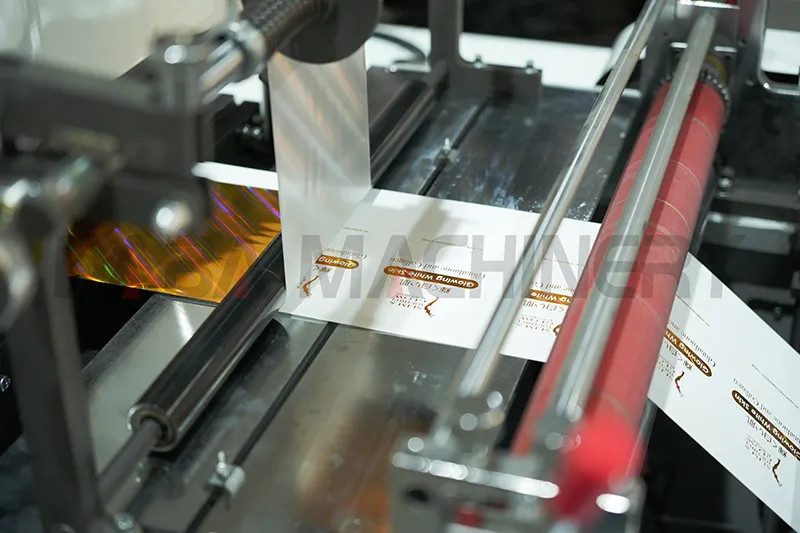

Módulo de estampado en caliente- Utiliza placas calentadas y película de estampado en caliente
- Mediante alta temperatura y presión, el diseño de la película se transfiere a la superficie del papel
-

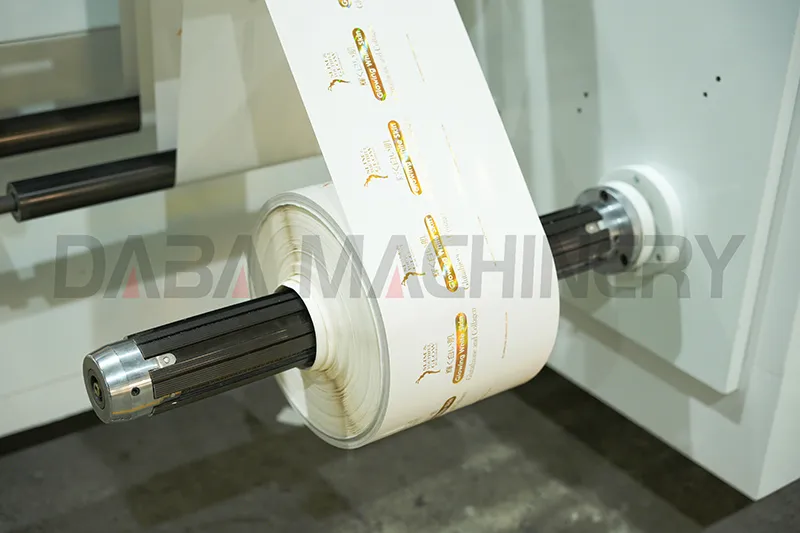

Módulo de rebobinado- Diámetro máximo: 500 mm
- Soporte de eje de 3 pulgadas
- Motorreductor de tornillo sin fin
