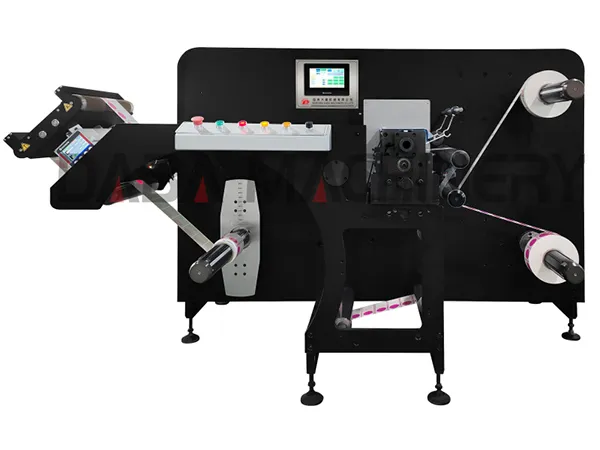

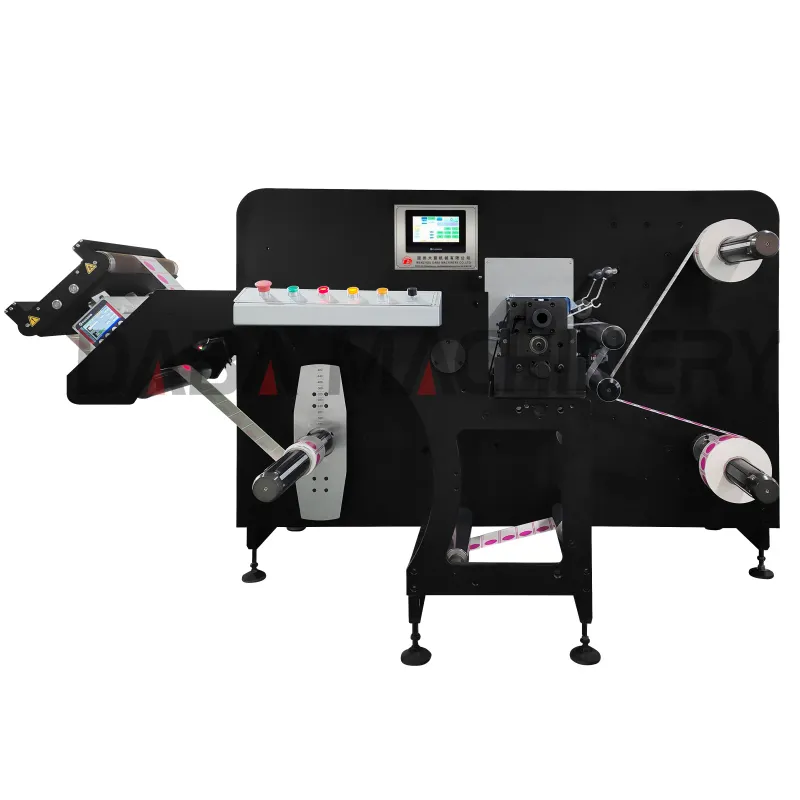

Cortadora rebobinadora tipo torreta para banda estrecha, DBGFQ-370H/470
Cortadora rebobinadora tipo torreta para banda estrecha, DBGFQ-370H/470
La cortadora rebobinadora tipo torreta para banda estrecha DBGFQ-370H/470 es una máquina de alta precisión diseñada para materiales de banda estrecha, como películas y cintas aislantes. Cuenta con sistemas de guiado fotoeléctrico de banda, control automático de tensión y rebobinado central para garantizar un rendimiento de corte estable. Gracias a sus herramientas de corte circular y por cuchilla, el conteo automático de longitud, la parada por longitud predeterminada y el refilado de bordes, esta máquina permite realizar un corte de rollos eficiente y preciso en aplicaciones de transformación de banda estrecha.
Características
- La unidad de desbobinado emplea un sistema fotoeléctrico de guiado de banda para lograr una alineación de alta precisión, con modos de control tanto manual como automático.
- El sistema de rebobinado central garantiza la formación estable de la bobina durante los procesos de corte longitudinal y rebobinado.
- Los sistemas de tensión de desbobinado y rebobinado utilizan control automático de tensión, incluyendo retroalimentación y control de tensión decreciente (taper tension).
- La estación de corte longitudinal está equipada con cuchillas circulares y cuchillas tipo cúter, lo que asegura una calidad de corte fiable y un ajuste sencillo.
- La función de parada automática por longitud preestablecida y el conteo automático de longitud permiten un control de la producción más preciso.
- El dispositivo de recorte de bordes elimina los sobrantes laterales mediante un ventilador, logrando una operación de corte más limpia y eficiente.
Materiales aplicables
- Papel autoadhesivo, papel térmico autoadhesivo, papel térmico para ATM, etc.
- Película autoadhesiva, incluidas las películas autoadhesivas de PE, PET y PVC
- Película plástica, incluidas las películas de CPP, PET, PVC, PE y de laminación
- Materiales de papel, incluidos el papel kraft y el papel para vasos
Especificaciones
| Modelo | DBGFQ-370H | DBGFQ-470 |
| Velocidad de corte longitudinal | 350m/min | |
| Ancho máximo de banda | 370mm | 470mm |
| Ancho máximo de corte | 350mm | 450mm |
| Ancho mínimo de corte | 15mm | 15mm |
| Cuchillas de corte (superiores/inferiores) | 6pzas/cada set | 6pzas/cada set (estándar) |
| Diámetro máximo de desbobinado | 800mm | 800mm |
| Diámetro máximo de rebobinado superior | 800mm | 800mm |
| Diámetro máximo de rebobinado inferior | 800mm | 800mm |
| Sistema de corte | Cuchilla circular | |
| Precisión de corte | ±0.10mm | |
| Peso de la máquina | 1300kg | 1500kg |
| Dimensiones de la máquina (L x An x Al) | 2200 × 1350 × 1350mm | 2200 × 1450 × 1350mm |
Detalles
-
Módulo de desbobinado

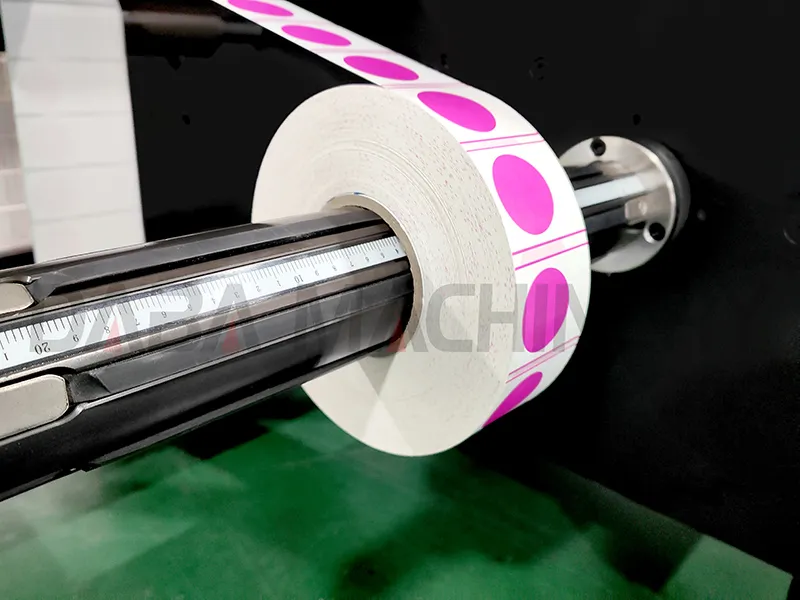

- Las marcas de escala en el eje facilitan la lectura del diámetro del rollo
- La función de parada por falta de material mediante sensor fotoeléctrico detiene la máquina a tiempo cuando se agota el material
-

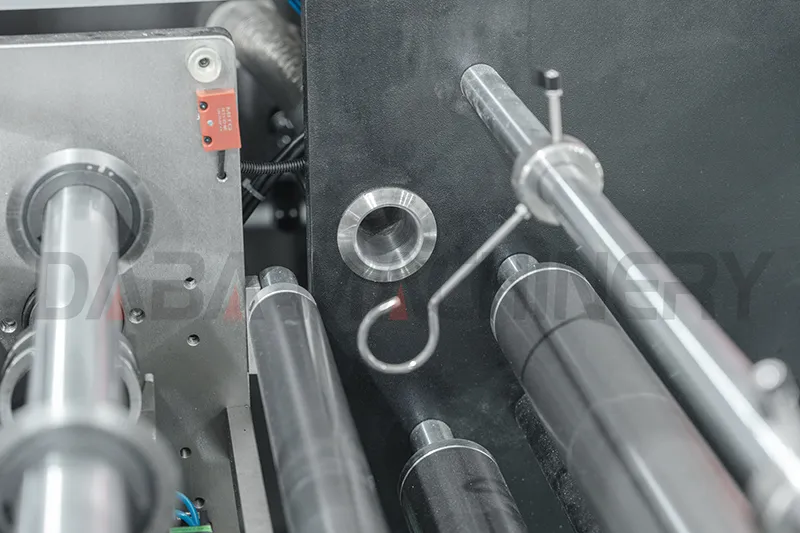

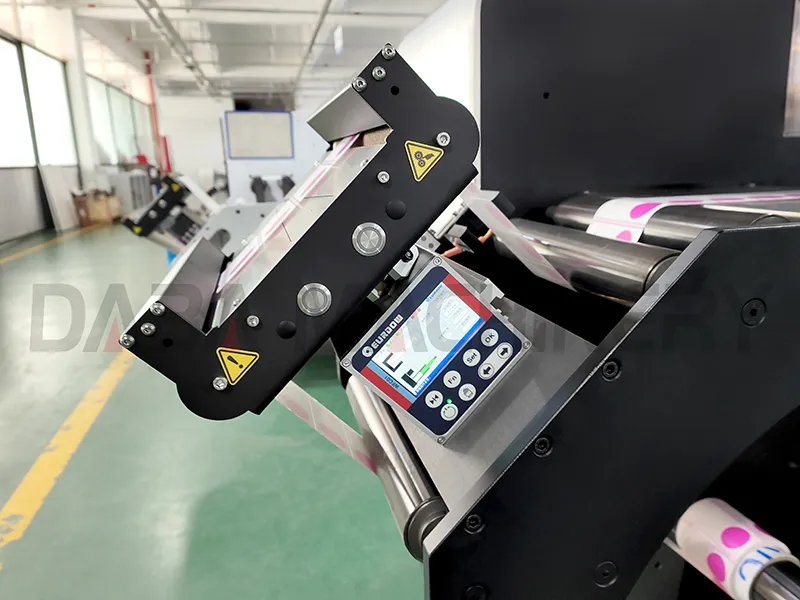

Guía de banda- El guiador de banda ultrasónico está disponible como opción para materiales de película transparente
- Diseñado para operaciones de alta velocidad y un rebobinado uniforme
- La mesa de empalme facilita la unión de rollos
-

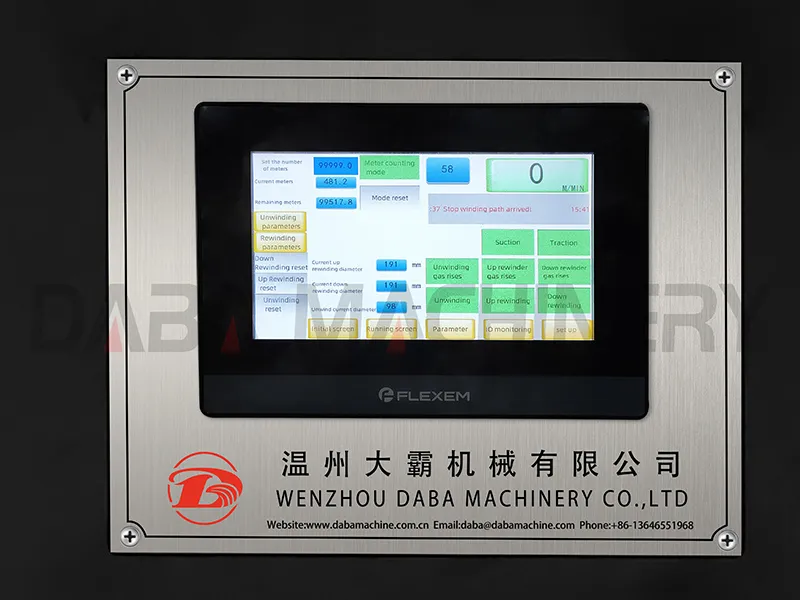

Pantalla táctil- El estado de funcionamiento de la máquina se muestra claramente
- Los parámetros detallados pueden configurarse fácilmente a través de la pantalla táctil
-

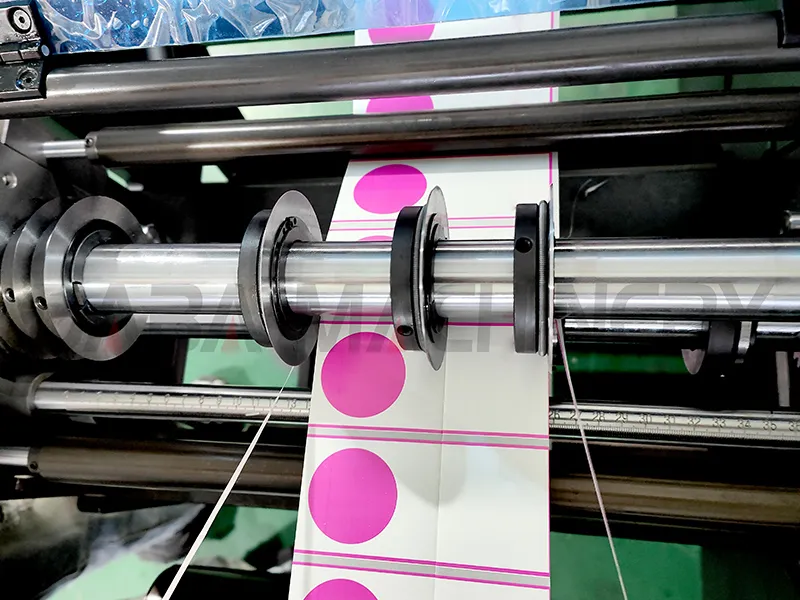

Módulo de corte longitudinal- Consta de cuchillas hembra y cuchillas macho
- Adecuado para cortar papel kraft, papel autoadhesivo y otros materiales de papel
-

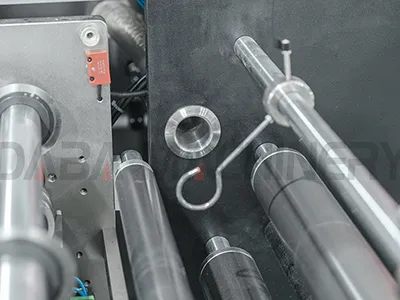

Recorte- El recorte por aspiración permite una eliminación estable de los recortes de borde
- Un ventilador de alta potencia de 1.1 kW permite realizar operaciones de recorte a alta velocidad
-

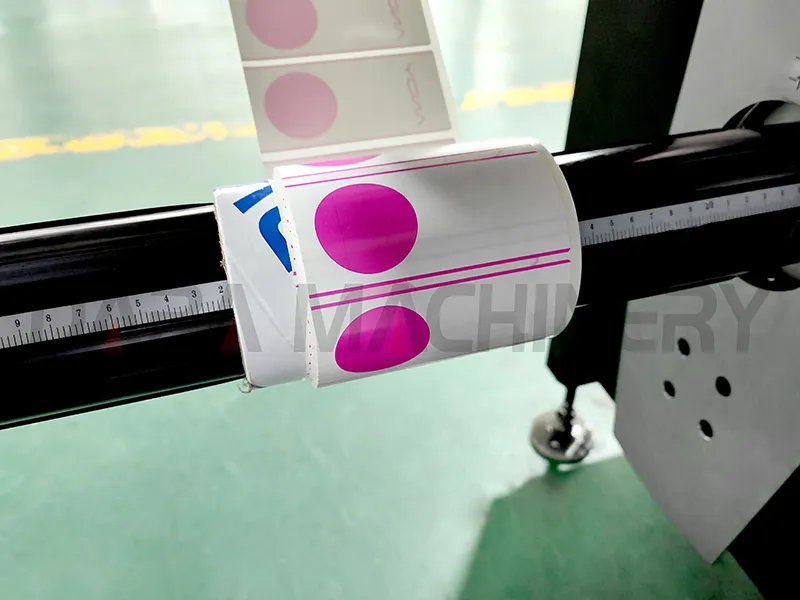

Módulo de rebobinado- El diseño con brida facilita la sustitución del eje neumático
- Admite ejes neumáticos de 1 a 6 pulgadas para distintos tamaños de núcleo de bobina
- Admite rotación en ambos sentidos (avance y retroceso); se debe confirmar previamente la dirección de bobinado requerida
