Sistema de acabado de etiquetas, DBGS-370
Impresión flexográfica intermitente, troquelado, corte longitudinal y rebobinado
Sistema de acabado de etiquetas, DBGS-370
Impresión flexográfica intermitente, troquelado, corte longitudinal y rebobinado

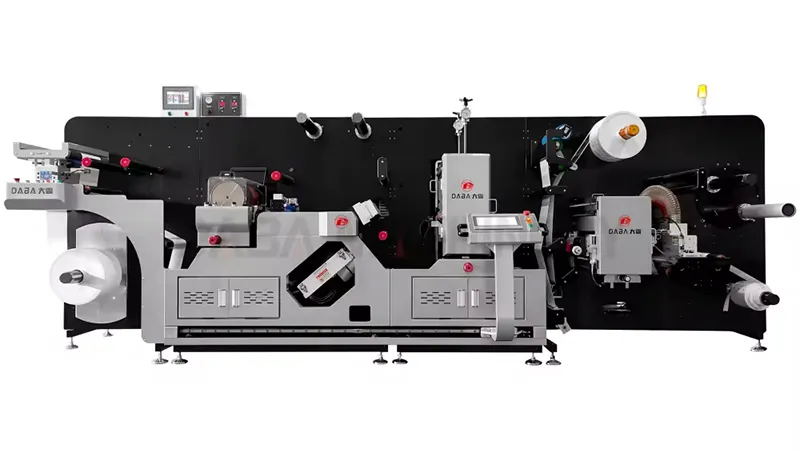

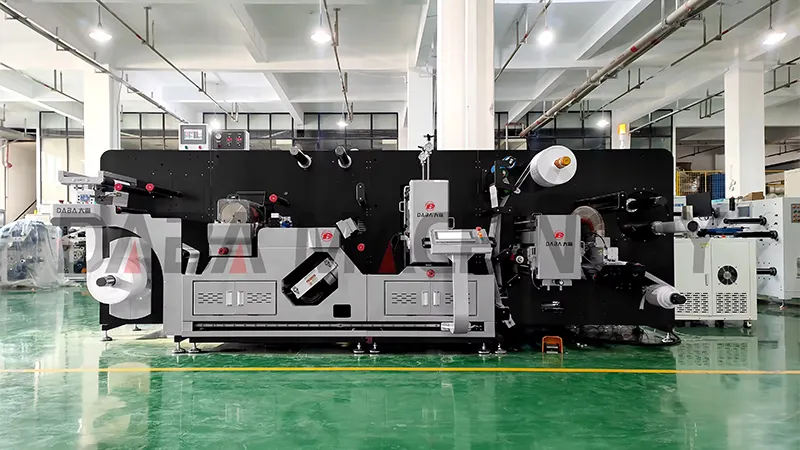

El sistema de acabado de etiquetas DBGS-370 es una máquina de conversión de etiquetas post-impresión equipada con capacidades de impresión flexográfica (rotativa completa y semirrotativa), troquelado (rotativo completo y semirrotativo), corte longitudinal y rebobinado. El sistema admite impresión flexográfica, barnizado, aplicación de estampado en frío o cold foil, laminado con película, troquelado rotativo y corte longitudinal, lo que lo hace idóneo para aplicaciones de impresión y acabado de etiquetas de funcionamiento intermitente.
Características
- El diseño modular permite configurar libremente diferentes estaciones según el proceso de producción del cliente.
- La estructura integral combina múltiples procesos de acabado en una sola máquina, lo que reduce la necesidad de equipos adicionales y de manipulación manual.
- El modo de funcionamiento intermitente se adapta a los distintos requisitos del producto y, al mismo tiempo, ayuda a reducir los costos de herramientas y repuestos.
- El panel de control con pantalla táctil móvil y los sencillos botones de parada de emergencia hacen que el manejo sea más conveniente y sencillo.
Especificaciones
| Ancho máximo de banda | 370mm |
| Diámetro máximo de desbobinado | 800mm |
| Diámetro máximo de rebobinado | 800mm |
| Grosor del material aplicable | 30-300μm |
| Ancho máximo de impresión flexográfica | 350mm |
| Velocidad máxima de impresión flexográfica (semirrotativa) | 60m/min |
| Velocidad máxima de impresión flexográfica (rotativa completa) | 120m/min |
| Gama de cilindros de impresión opcionales | 80T-210T |
| Cilindro de impresión estándar | 176T |
| Velocidad máxima de troquelado plano | 400 ciclos/min |
| Potencia de la placa para estampado en caliente (hot foil) | 3kW |
| Ancho máximo de troquelado | 350mm |
| Velocidad máxima de troquelado rotativo completo | 120m/min |
| Velocidad máxima de troquelado semirrotativo | 60m/min |
| Precisión de troquelado de etiquetas adhesivas (corte de primera capa) | ±0.15mm |
Detalles
-

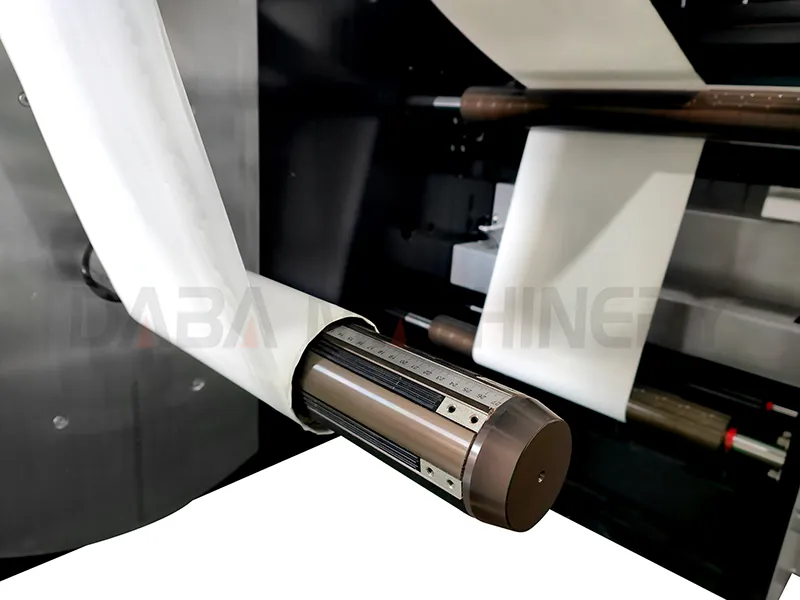

Módulo de desbobinado
- Estación de desbobinado con marcas de escala
- Diámetro máximo de desbobinado de hasta 800 mm
-

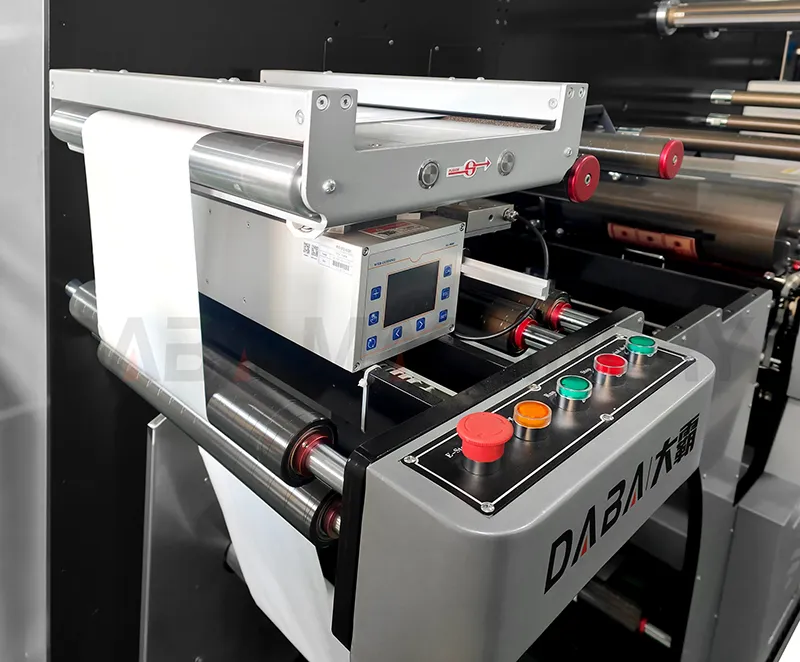

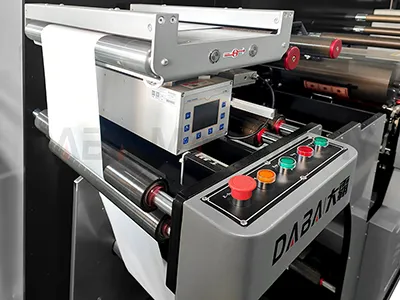

Guía de banda- El sistema de desbobinado y corrección de banda está accionado por un servomotor
- Compensa las pequeñas desviaciones de la banda durante el funcionamiento
-
Módulo de impresión flexográfica- Cilindro de impresión estándar de 176T x 2 (otros tamaños disponibles)
- Cilindro anilox cerámico para cada estación
- Secador UV para cada estación
- Rodillo de enfriamiento para cada estación
- Sensor de seguimiento de color para cada estación
-

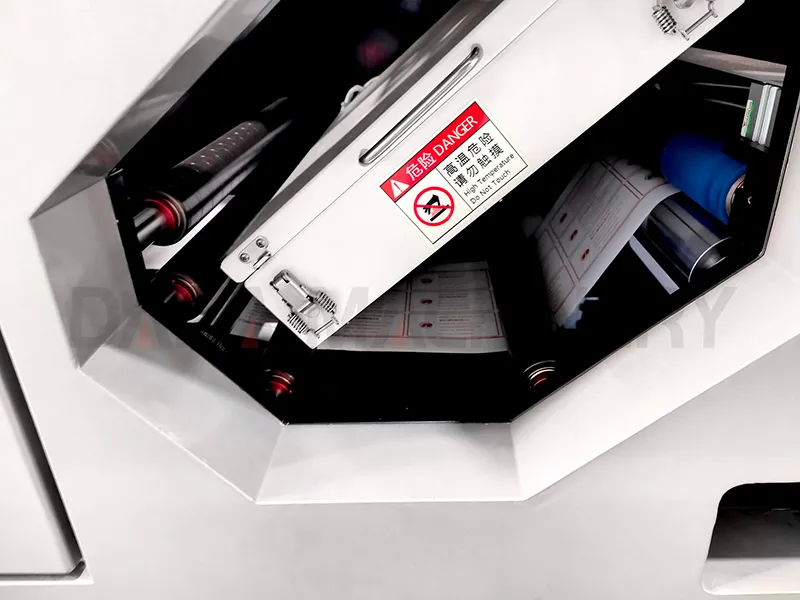

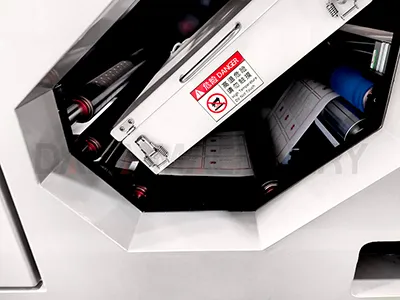

Horno de calentamiento infrarrojos- Sistema de secado eficiente con hornos de aire caliente por infrarrojos (IR) y LED UV
- Diseñado para secar y curar la tinta rápidamente durante el acabado de etiquetas
-

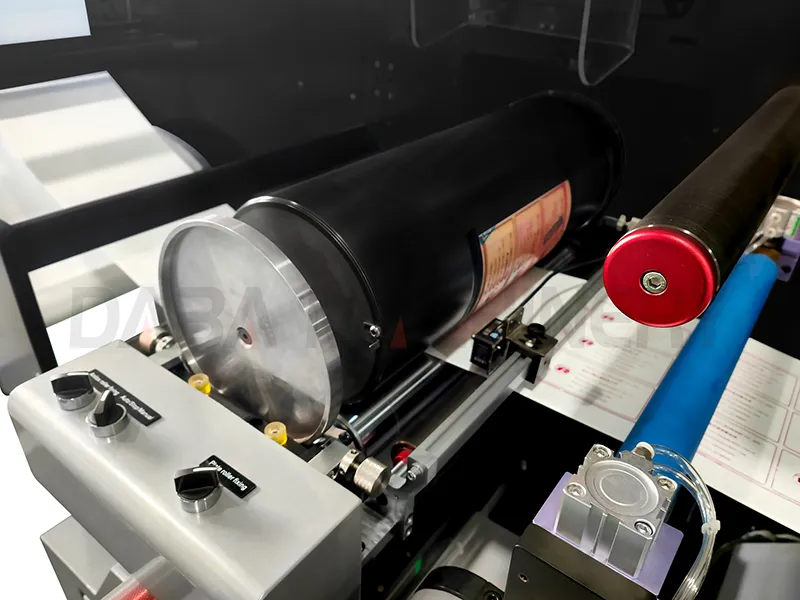

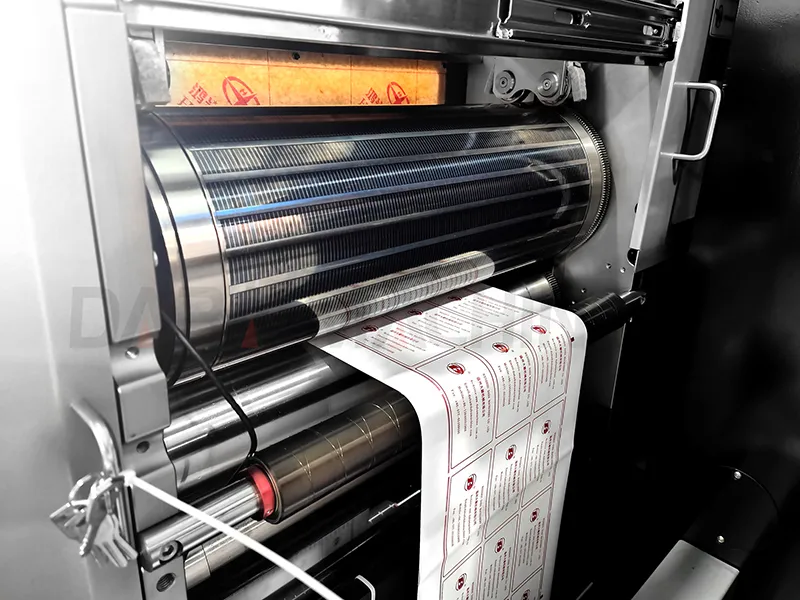

Módulo de troquelado intermitente- Admite modos de troquelado rotativo completo y semirrotativo
- El modo rotativo completo ofrece una mayor velocidad de troquelado para etiquetas en blanco
-

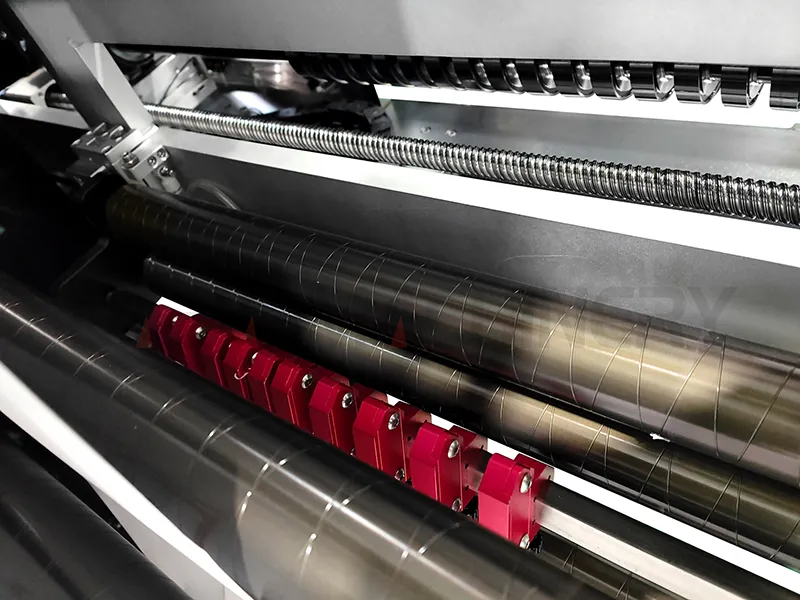

Módulo de corte longitudinal- Equipado con 8 sets de cuchillas rotativas y cuchillas de cúter
- 8 sets de cuchillas rotativas y 8 sets de cuchillas de tipo cuchilla de corte
- Aspiradora de recortes residuales
- Rodillo graduado para el ajuste manual del ancho de corte
- Rodillo ranurado para las cuchillas tipo cúter
-
Módulo de eliminación de residuos- Elimina el material de desecho de manera eficiente
- Ayuda a mejorar la estabilidad y la velocidad de la descarga de residuos
-

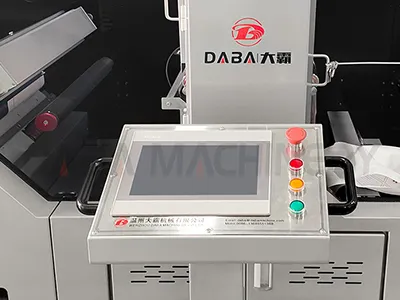

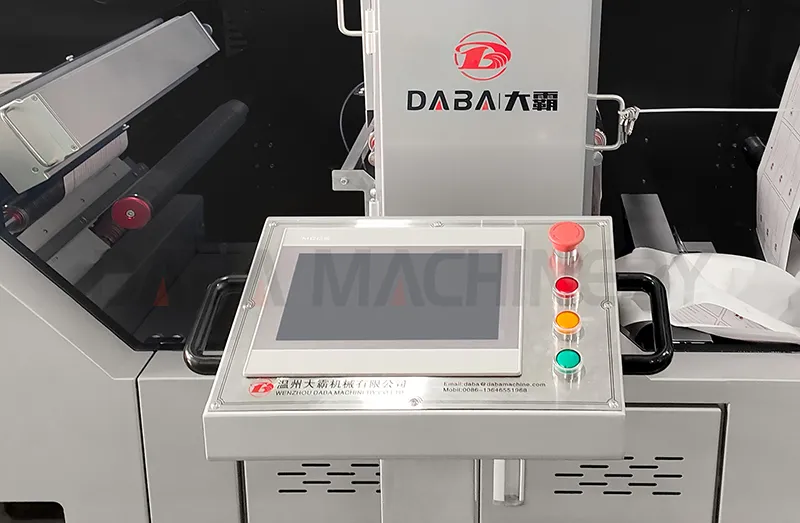

Panel táctil- Diseño de panel táctil móvil
- Pantalla de 10 pulgadas
- Interfaz en inglés o idioma personalizado
-

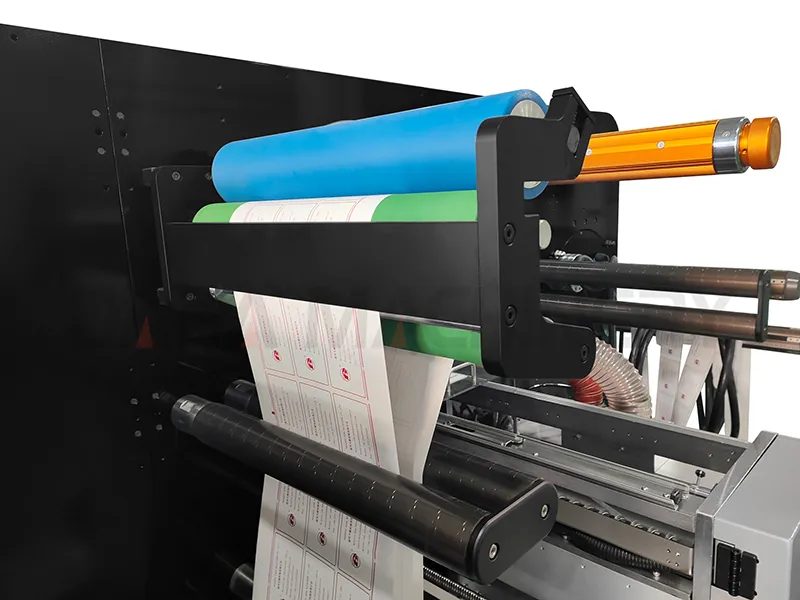

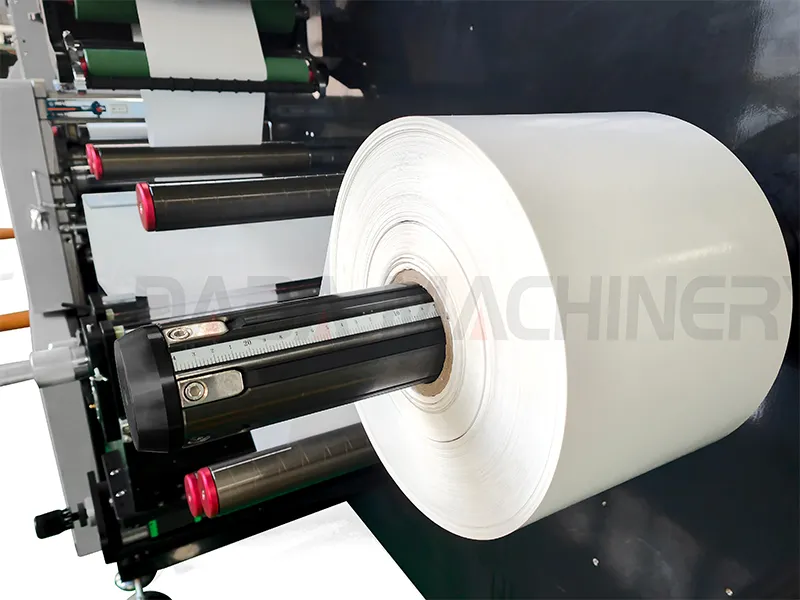

Módulo de rebobinado- Unidades de rebobinado doble con ejes neumáticos de 3 pulgadas
- Control automático de tensión decreciente
- Contador automático
