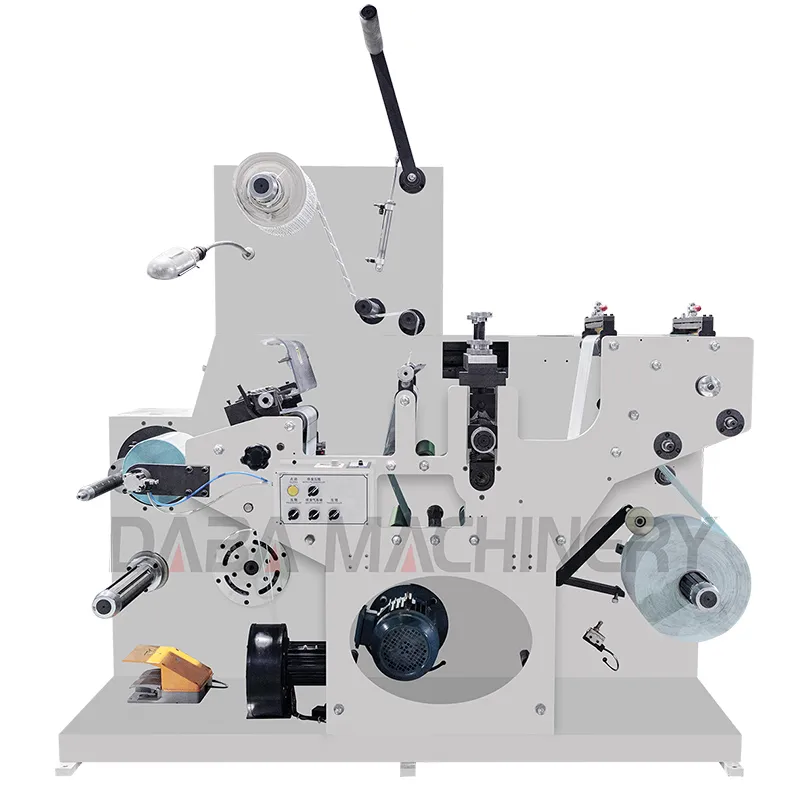

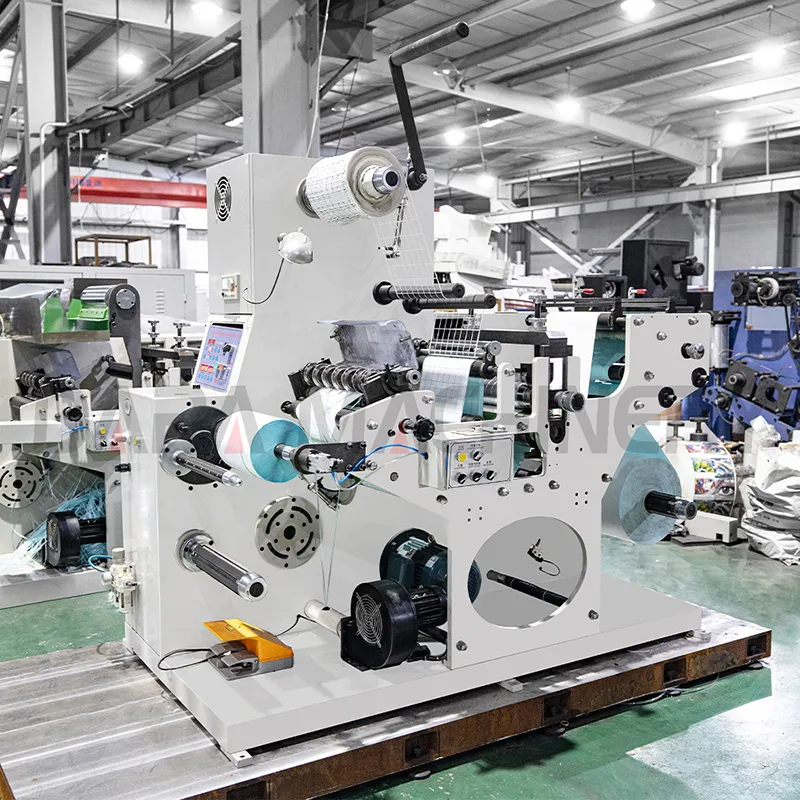

Troqueladora rotativa completa, DBMQ-R320L
Troqueladora rotativa completa, DBMQ-R320L
La troqueladora rotativa completa DABA está diseñada para materiales de etiquetas adhesivas en blanco. Esta máquina combina el troquelado rotativo y el corte longitudinal en un solo equipo, permitiendo además añadir la opción de laminado. El troquelado, el laminado opcional y el corte longitudinal pueden realizarse en un proceso continuo.
Características
- Las funciones de conteo automático de metros y parada automática permiten un control preciso de la producción
- El sistema integrado de guiado fotoeléctrico de la banda ayuda a mantener una alineación precisa del material
- Su estructura compacta ayuda a ahorrar espacio en planta y mejora la flexibilidad de instalación
- El diseño intuitivo facilita el manejo y ayuda a reducir el tiempo de formación

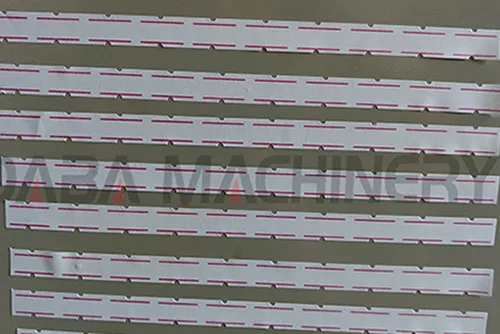

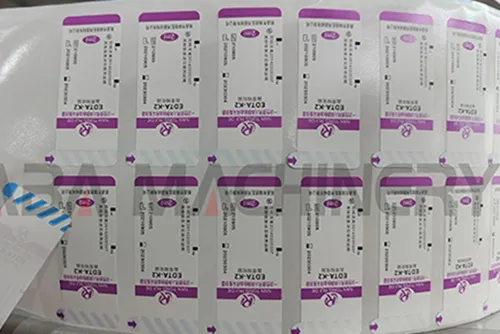

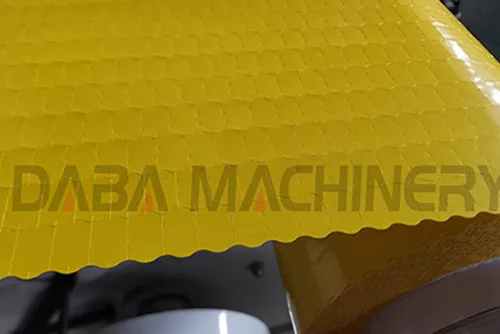

Materiales aplicables
- Papel autoadhesivo, papel térmico autoadhesivo, papel térmico para cajeros automáticos, etc.
- Película autoadhesiva, incluidas las películas autoadhesivas de PE, PET y PVC
- Película plástica, incluidas las películas de CPP, PET, PVC, PE y de laminación
- Materiales de papel, incluidos el papel kraft y el papel para vasos
Especificaciones
| Ancho máximo de la banda | 320 mm |
| Longitud de troquelado | 178–470 mm (7″–18.5″) |
| Peso de la máquina | 1200 kg |
| Ancho mínimo de corte | 20 mm |
| Velocidad máxima de corte | 120 m/min |
| Velocidad máxima de troquelado | 120 m/min (material para etiquetas a base de agua) |
| Diámetro máximo de desbobinado | 700 mm, con eje 3″ (76 mm) |
| Diámetro máximo de rebobinado de la torreta superior | 200 mm, con: 2 ejes de 1″ (25 mm) 2 ejes de 1.5″ (40 mm) 2 ejes de 3″ (76 mm) |
| Diámetro máximo de rebobinado de la torreta inferior | 500 mm, con eje 3″ / 76 mm |
| Dimensiones de la máquina (largo x ancho x alto) | 1800 × 1100 × 1500 mm |

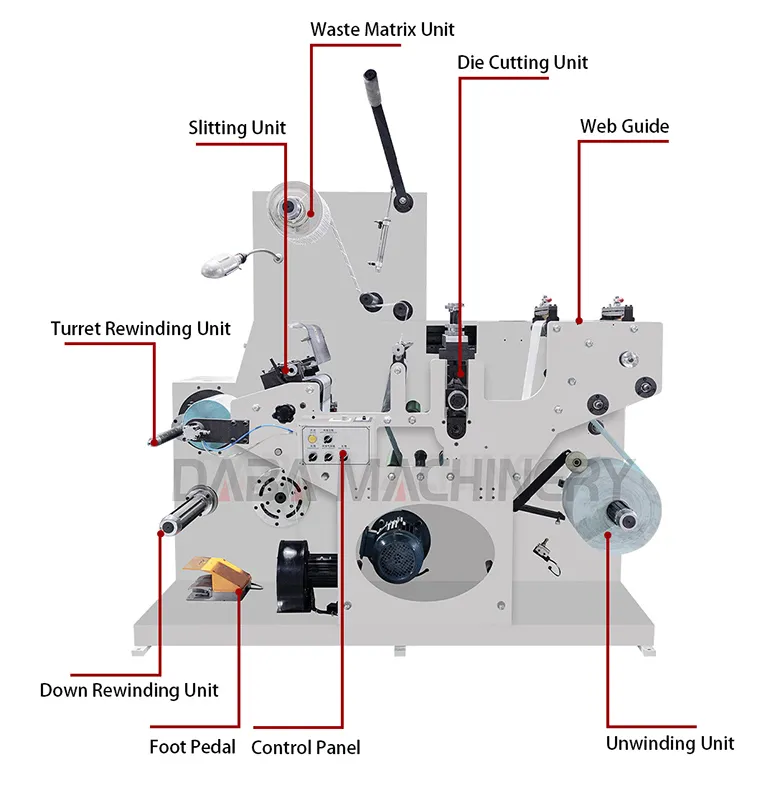

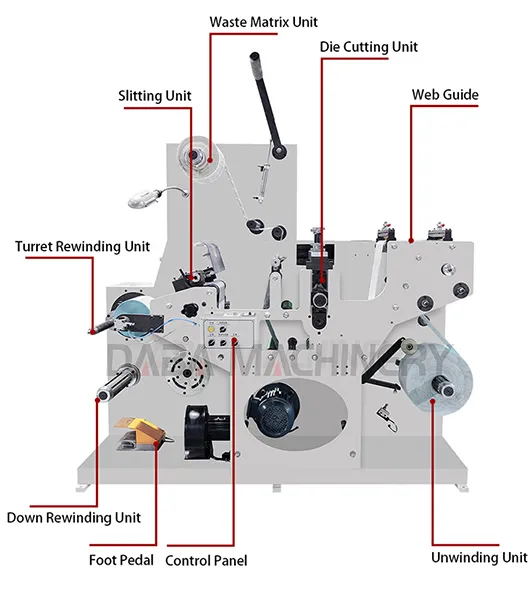

Detalles
-

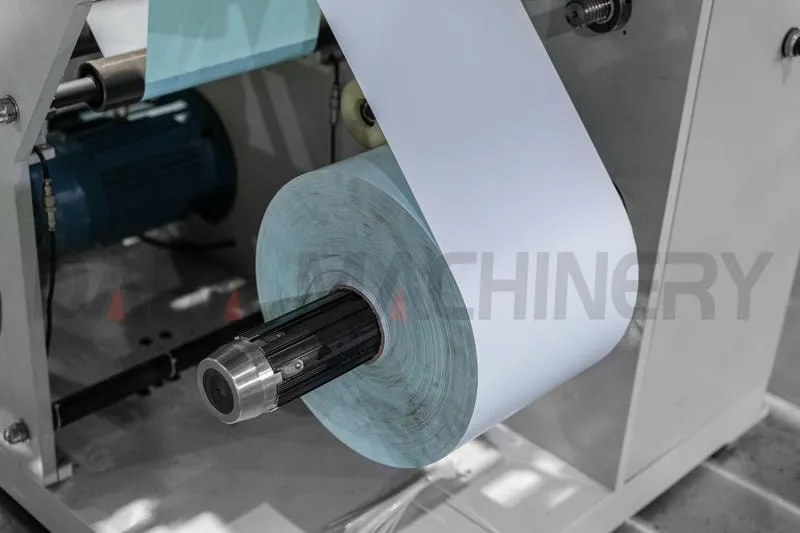

Módulo de desbobinado
- Diámetro máximo de desbobinado: 700 mm; diseñado para la producción de etiquetas
- Dispositivo mecánico de parada por falta de material que detiene la máquina a tiempo cuando se agota el material
-

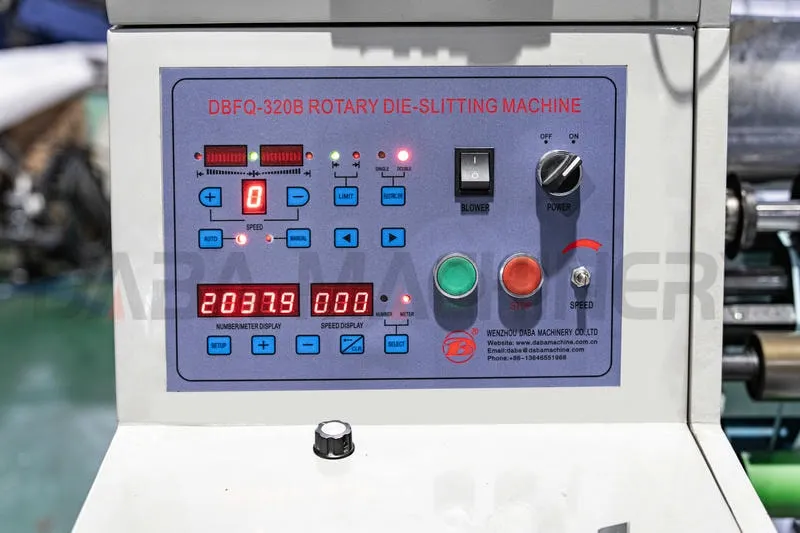

Panel de control- El estado operativo detallado se muestra claramente
- Los interruptores giratorios y los botones permiten un funcionamiento sencillo y fluido
- El conteo numérico y por medidor facilita una parada precisa
-

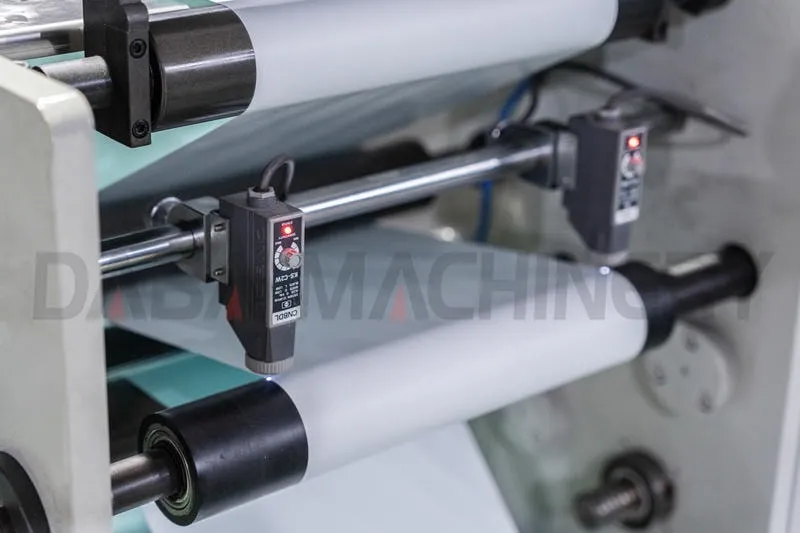

Guía de banda- El sistema de guiado de banda con célula fotoeléctrica ofrece una respuesta rápida
- La mesa de empalme facilita la unión de rollos antiguos y nuevos
-

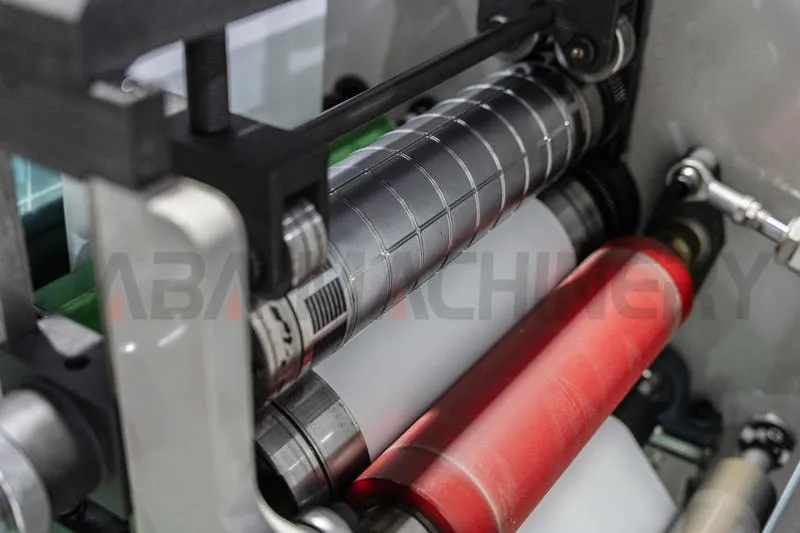

Módulo de troquelado- Estructura de troquelado rotativo
- Permite realizar operaciones de punzonado, perforado, corte superficial (kiss-cutting) y corte pasante en una misma máquina
-

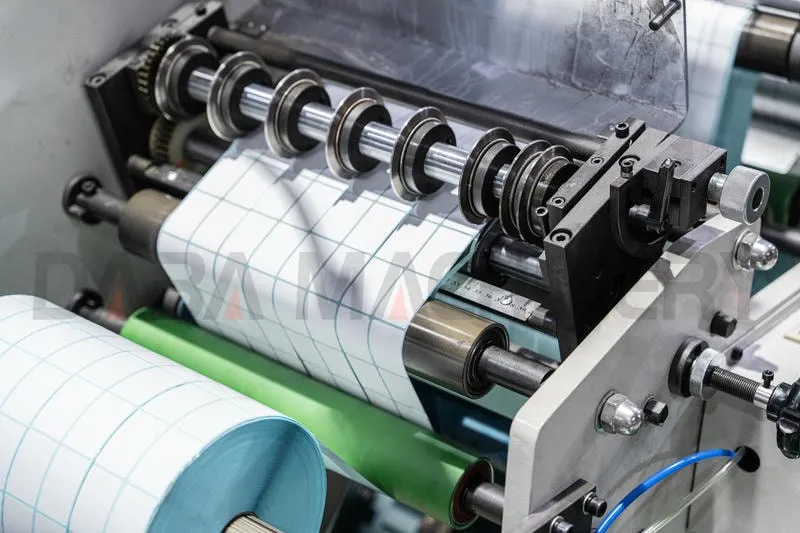

Módulo de corte longitudinal- 8 cuchillas circulares; ancho mínimo de corte: 20 mm
- Cuchillas de corte longitudinal opcional
- El rodillo de presión sujeta firmemente el material durante el corte
-

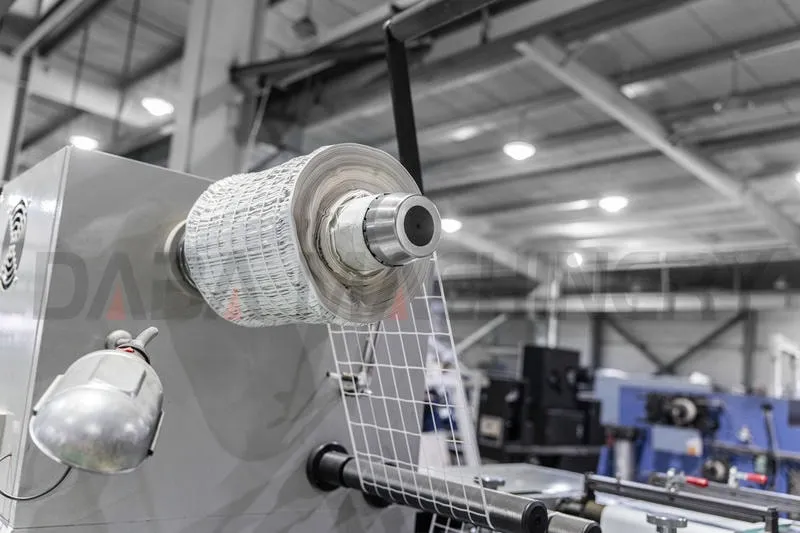

Módulo de eliminación de residuos- Freno de polvo magnético con tensión ajustable
- Rodillo prensador que facilita el rebobinado fluido del material residual
- Diseño de cuchilla para la matriz de desecho que ayuda a evitar que las etiquetas se desprendan
-

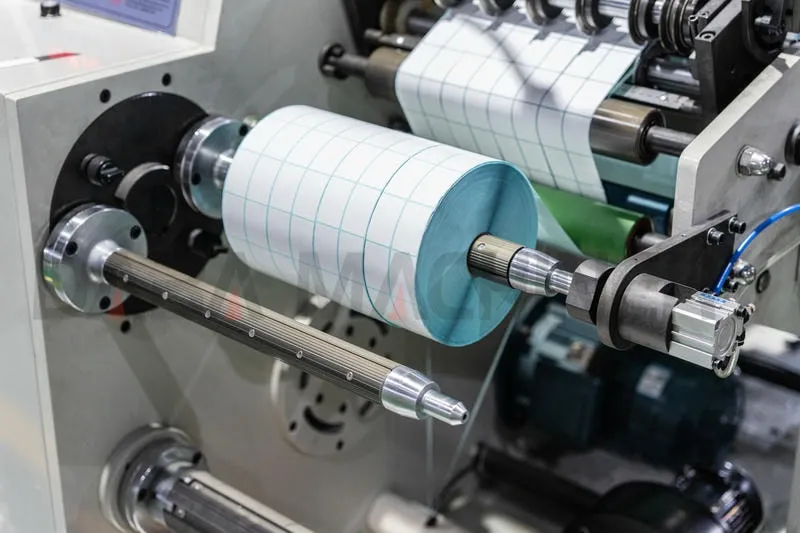

Módulo de rebobinado- Dos ejes neumáticos de 15″ para rebobinado tipo torreta, que admiten diámetros de bobina de hasta 200 mm
- Un eje expansible neumático de 3″, que admite diámetros de bobina de hasta 500 mm
-

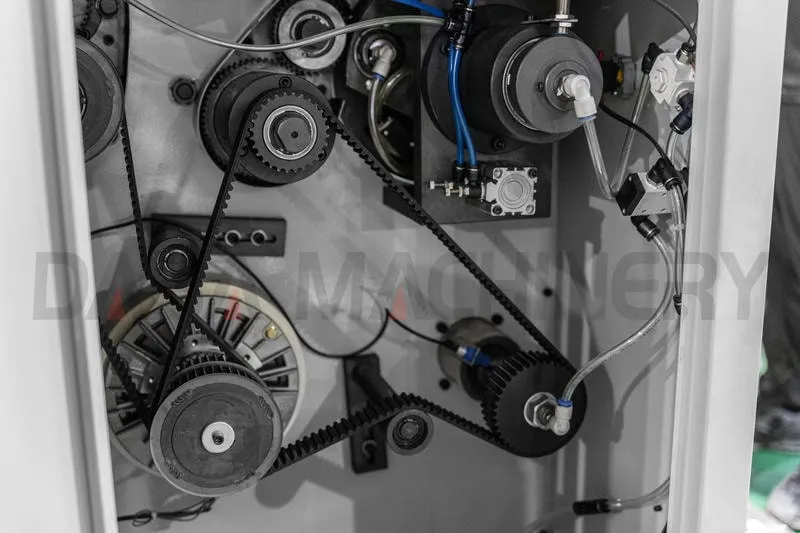

Freno y embrague magnéticos- Un freno magnético de 25 N·m y un embrague magnético de 50 N·m
- La transmisión por correa sincrónica garantiza un funcionamiento estable y silencioso
-

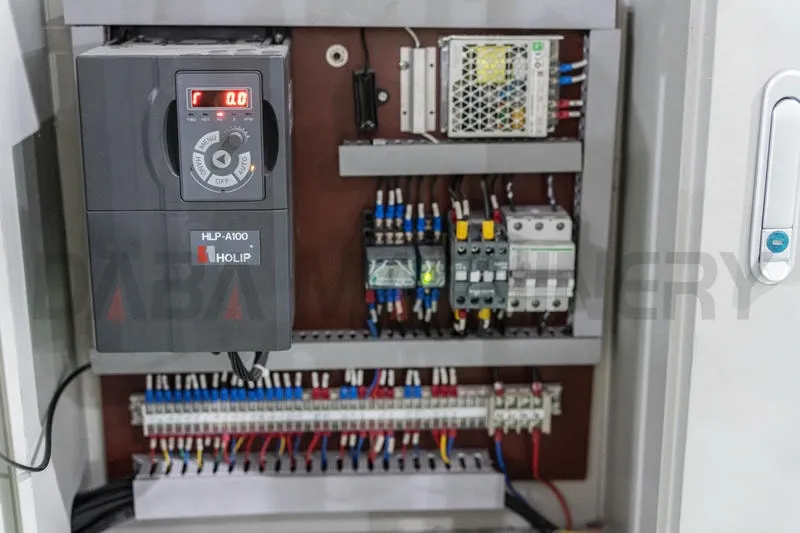

Caja eléctrica
