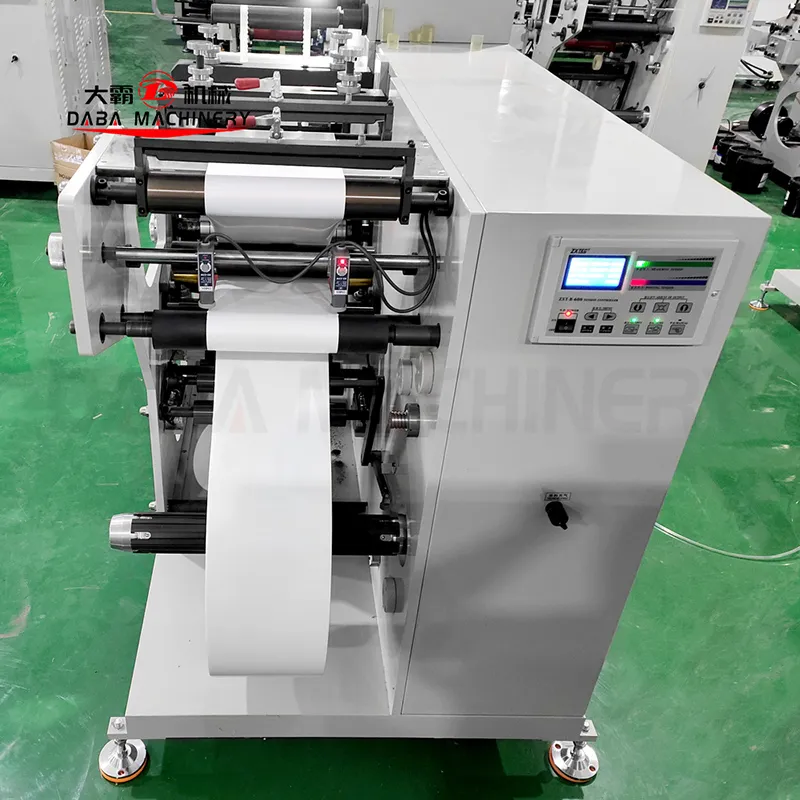

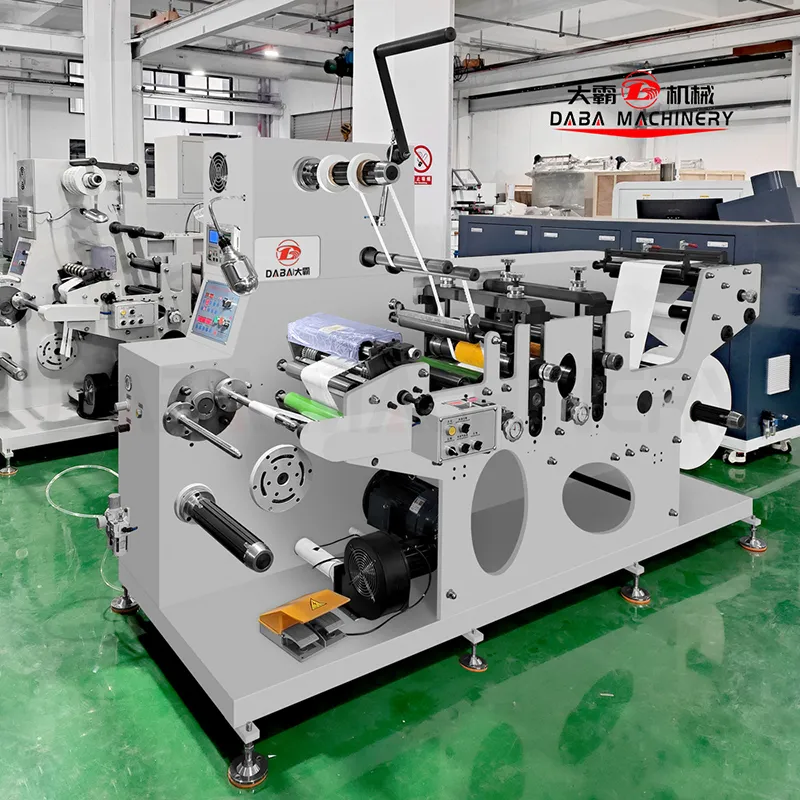

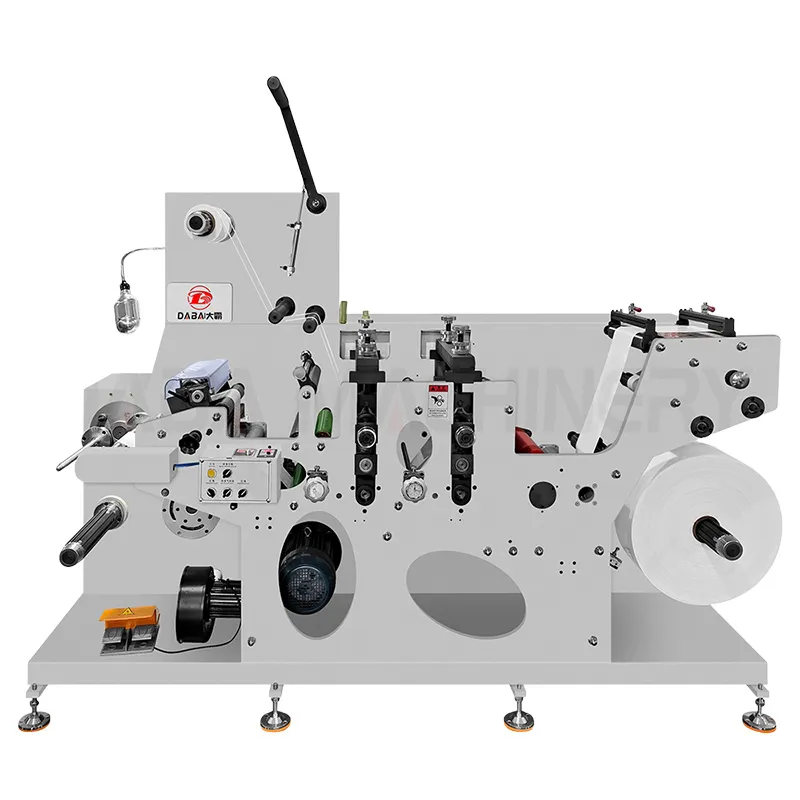

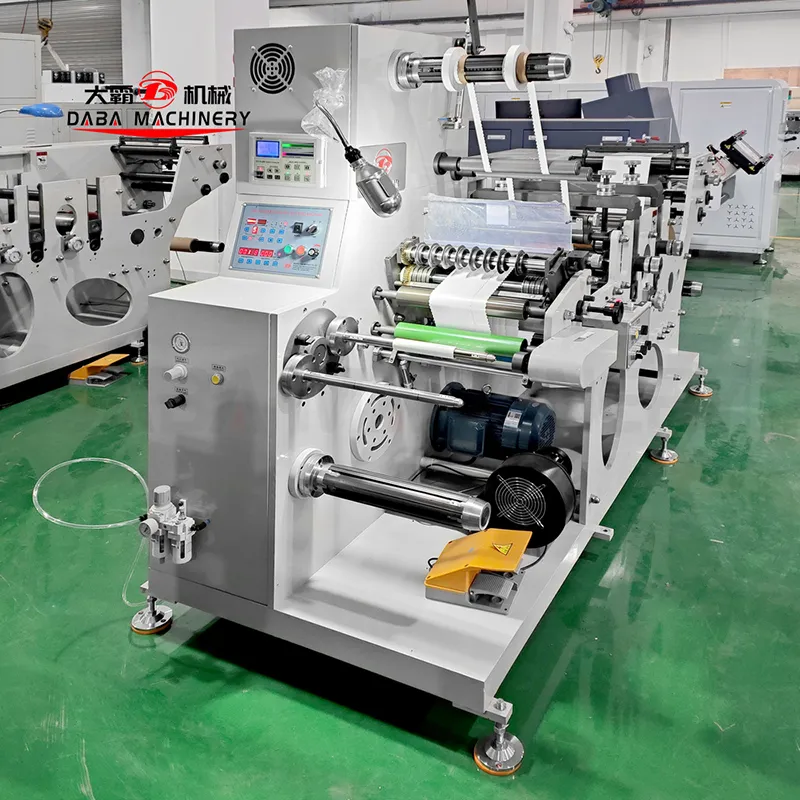

Troqueladora rotativa de doble estación, DBMQ-320B
Troqueladora rotativa de doble estación, DBMQ-320B

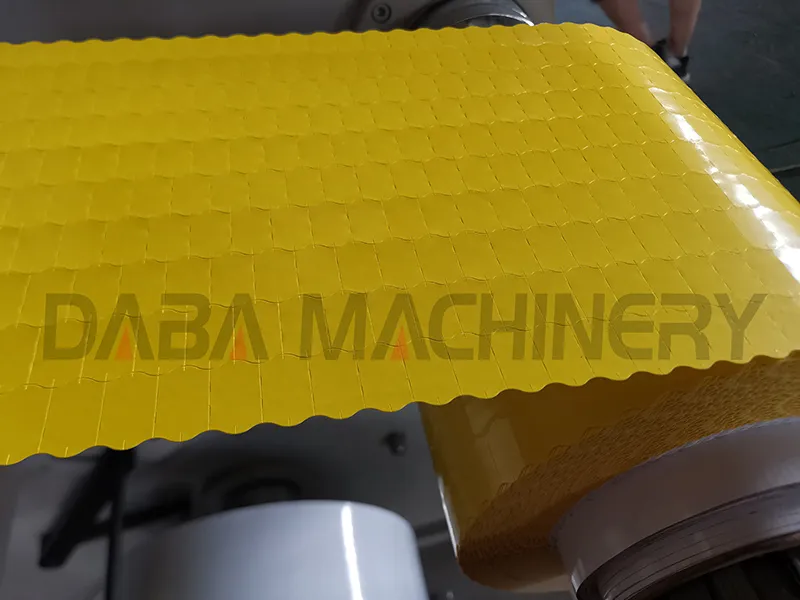

Esta troqueladora rotativa de doble estación está diseñada para el procesamiento de alta precisión de etiquetas con corte ondulado. Equipada con dos estaciones de troquelado rotativo, la máquina permite una operación continua y estable, un corte preciso y una calidad constante para la producción masiva de etiquetas.
Características
- El troquelado de alta precisión genera formas de etiqueta limpias y exactas.
- Los cilindros macizos permiten un corte rápido y sin residuos, además de ofrecer una larga vida útil.
- El funcionamiento eficiente contribuye a aumentar la capacidad de producción de etiquetas.

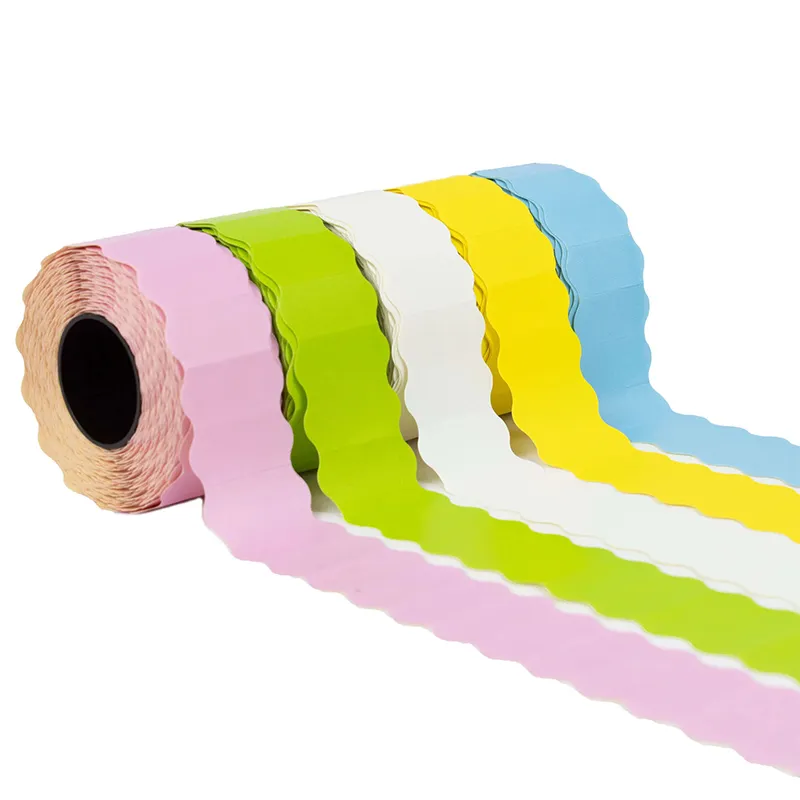

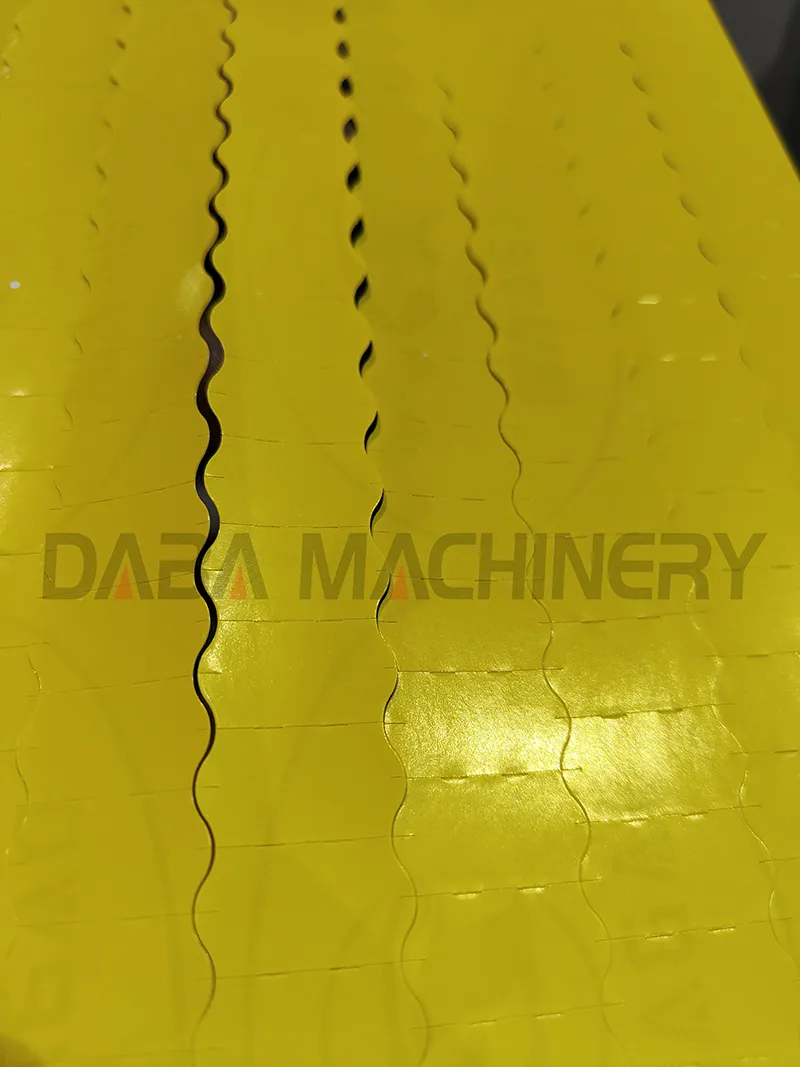

- Un control de tensión estable y un rebobinado preciso permiten obtener bordes con corte ondulado, lisos y uniformes.
- El corte, libre de rebabas y deformaciones, es apto para papel, PET, PVC y otros materiales para etiquetas.

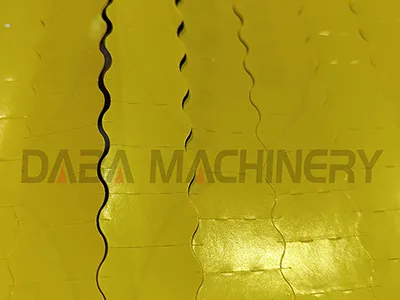

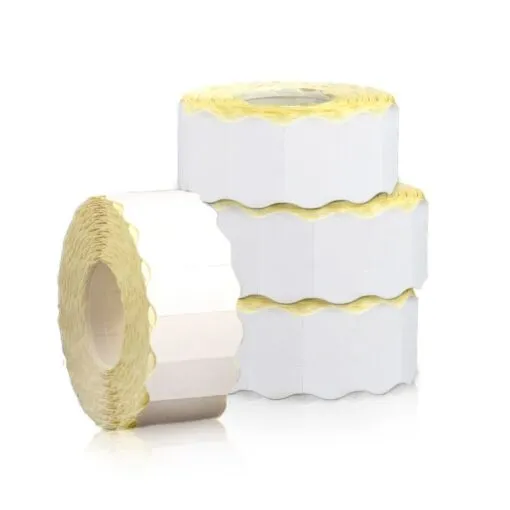

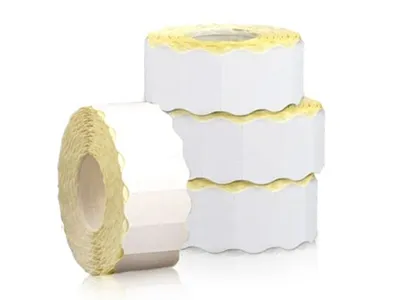

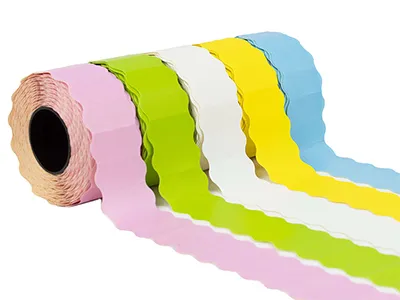

Materiales aplicables
- Papel autoadhesivo, papel térmico autoadhesivo, papel térmico para cajeros automáticos, etc.
- Película autoadhesiva, incluidas las películas autoadhesivas de PE, PET y PVC
- Película plástica, incluidas las películas de CPP, PET, PVC, PE y de laminación
- Materiales de papel, incluidos el papel kraft y el papel para vasos
Especificaciones
| Ancho máximo de la banda | 320 mm |
| Longitud de troquelado | 178–470 mm (7″–18.5″) |
| Peso de la máquina | 1200 kg |
| Ancho mínimo de corte | 20 mm |
| Velocidad máxima de corte | 120 m/min |
| Velocidad máxima de troquelado | 120 m/min (material para etiquetas a base de agua) |
| Diámetro máximo de desbobinado | 700 mm, con eje 3″ (76 mm) |
| Diámetro máximo de rebobinado de la torreta superior | 200 mm, con: 2 ejes de 1″ (25 mm) 2 ejes de 1.5″ (40 mm) 2 ejes de 3″ (76 mm) |
| Diámetro máximo de rebobinado de la torreta inferior | 500 mm, con eje 3″ / 76 mm |
| Dimensiones de la máquina (largo x ancho x alto) | 1800 × 1100 × 1500 mm |
Detalles
-

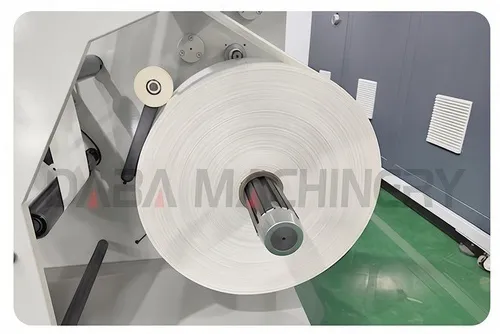

Módulo de desbobinado
- Diámetro máximo de desbobinado: 700 mm; diseñado para la producción de etiquetas
- Dispositivo mecánico de parada por falta de material que detiene la máquina a tiempo cuando se agota el material
-

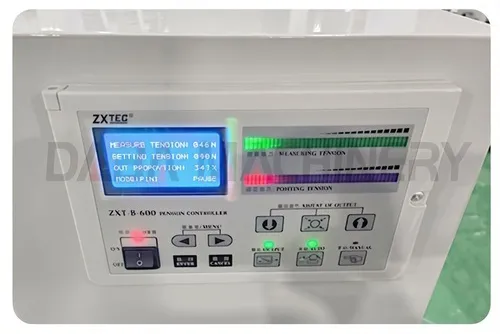

Panel de control- El estado operativo detallado se muestra claramente
- Los interruptores giratorios y los botones permiten un funcionamiento sencillo y fluido
- El conteo numérico y por medidor facilita una parada precisa
-

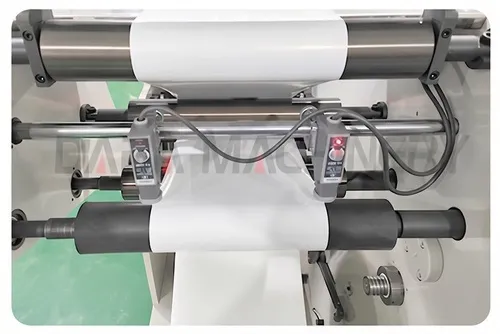

Guía de banda- El sistema de guiado de banda con célula fotoeléctrica ofrece una respuesta rápida
- La mesa de empalme facilita la unión de rollos antiguos y nuevos
-

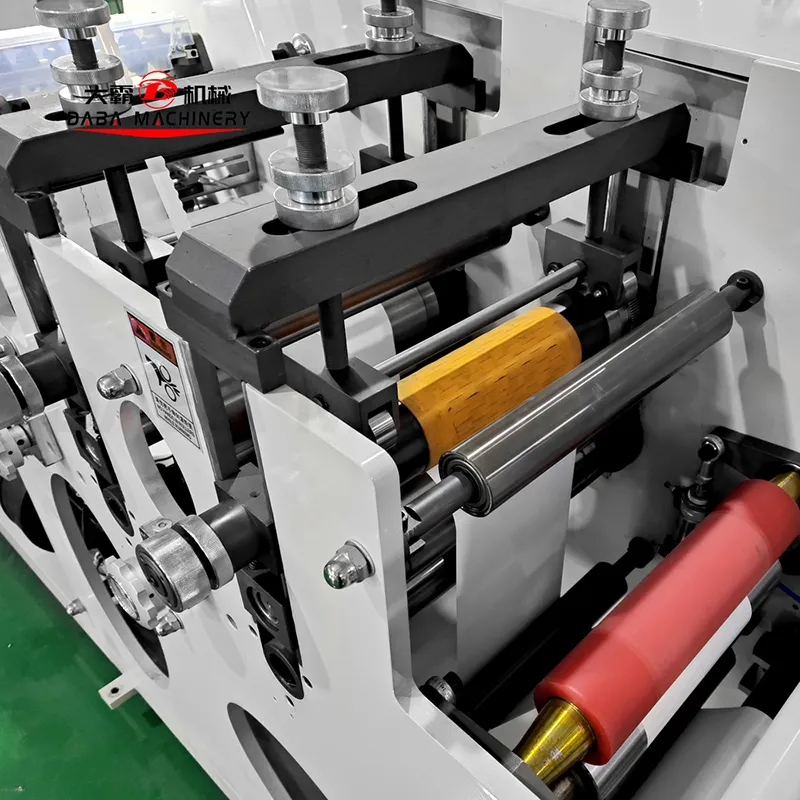

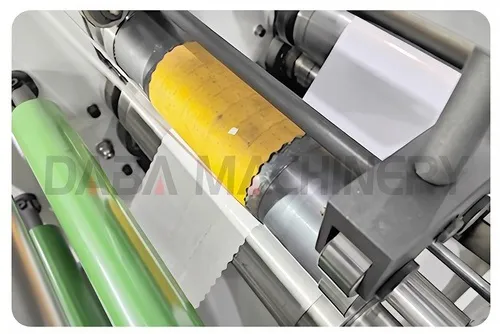

Módulo de troquelado- Estructura de troquelado rotativo
- Permite realizar operaciones de punzonado, perforado, corte superficial (kiss-cutting) y corte pasante en una misma máquina
-

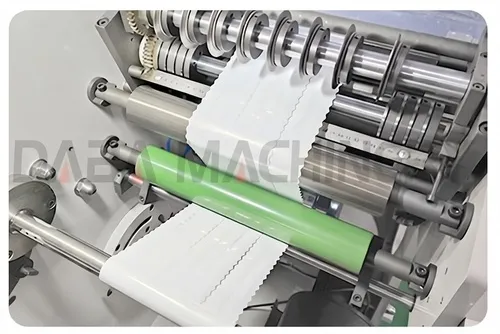

Módulo de corte longitudinal- 8 cuchillas circulares; ancho mínimo de corte: 20 mm
- Cuchillas de corte longitudinal opcional
- El rodillo de presión sujeta firmemente el material durante el corte
-

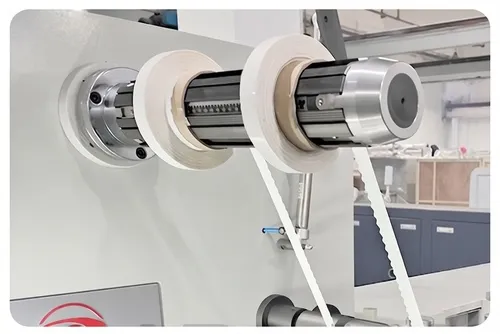

Módulo de eliminación de matriz- Freno de polvo magnético con tensión ajustable
- Rodillo prensador que facilita el rebobinado fluido del material residual
- Diseño de cuchilla para la matriz de desecho que ayuda a evitar que las etiquetas se desprendan
-

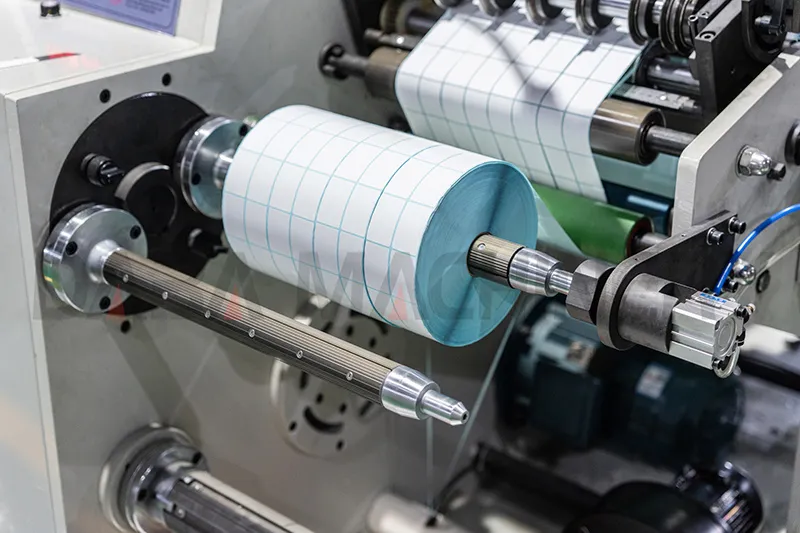

Módulo de rebobinado- Dos ejes neumáticos de 15″ para rebobinado tipo torreta, que admiten diámetros de bobina de hasta 200 mm
- Un eje expansible neumático de 3″, que admite diámetros de bobina de hasta 500 mm
-

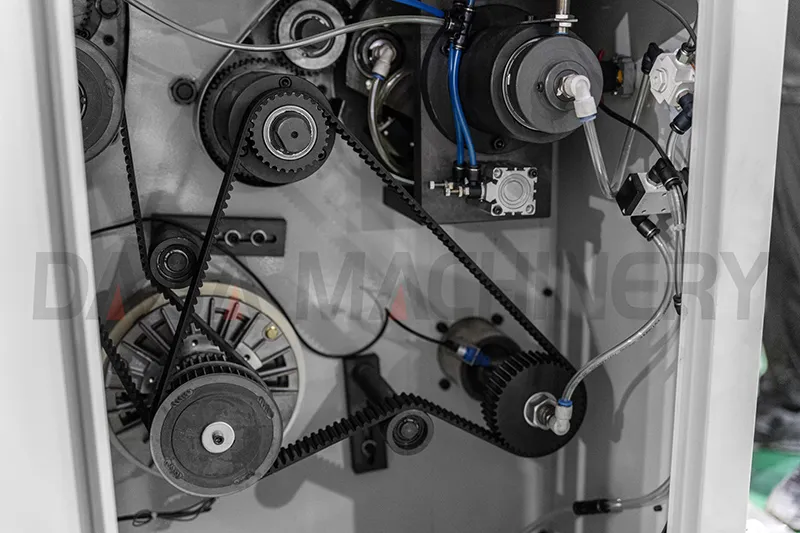

Freno y embrague magnéticos- Un freno magnético de 25 N·m y un embrague magnético de 50 N·m
- La transmisión por correa sincrónica garantiza un funcionamiento estable y silencioso
-

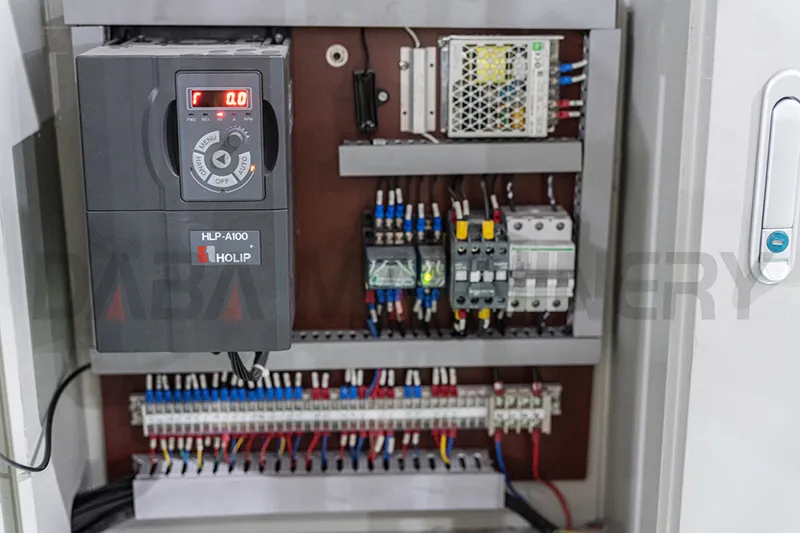

Caja eléctrica
